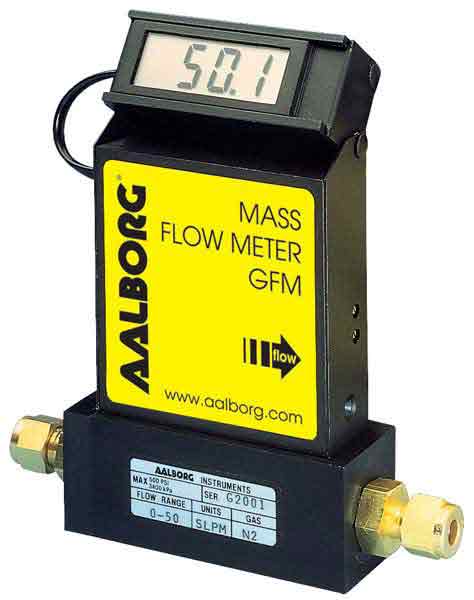

AALBORG質量流量計GFM，產品概要

GFM 低成本鋁或不銹鋼熱式質量流量計

設計特點

± 1% FS 精度為標準

剛性金屬結構

可用流量范圍從 0 到 10 sccm 到 0 到 1000 slpm

大壓力 1000 psig (70 bar)

泄漏完整性 1 x 10 -9 sccs 氦氣

NIST 可追溯認證

內置可傾斜 LCD 讀數（某些型號）

0-5 Vdc 和 4-20 mA 信號

電路保護

可以用作便攜式設備

工程單位或 0 到 100% 顯示

累加器選項

GFM 質量流量計

Aalborg 在介紹 GFM 型質量流量計系列時提出了一種用于氣體熱質量流量計量的低成本解決方案。

GFM 設計結合了傳統質量流量裝置的便利性和準確性以及以前無法實現的低成本。這些儀表中的每一個都包含一個先進的“U”形管傳感器，以及用于非腐蝕性氣體的鋁和黃銅或用于腐蝕性應用的 316 不銹鋼制成的流道元件。

操作原理

計量氣體分為兩條層流路徑，一條通過主流管道，另一條通過毛細管傳感器管。兩個流道都設計為確保層流，因此它們的流速比是恒定的。

傳感器管上的兩個精密溫度傳感繞組被加熱，當流動發生時，氣體將熱量從上游帶到下游繞組。產生的溫差與傳感器繞組的電阻變化成正比。

惠斯通電橋設計用于監測傳感器繞組上與溫度相關的電阻梯度，該電阻梯度與瞬時流量成線性比例。

產生 0 至 5Vdc 和 4 至 20mA 的輸出信號，指示計量氣體的基于質量分子的流速。

在規定的限制范圍內，流速不受溫度和壓力變化的影響。

一般說明

緊湊、獨立的 GFM 質量流量計設計用于讀取氣體流速。堅固的設計與儀表級精度相結合，提供了多功能且經濟的流量控制方式。

提供帶有工程單位（標準）或 0 至 100% 顯示的讀數選項的鋁或不銹鋼型號。

該設計的機械布局包括內置于傳感器頂部的 LCD 讀數。該讀數模塊可傾斜 90 度以上，以提供佳的閱讀舒適度。它通過一個標準的模塊化插頭連接到傳感器，并且也很容易拆卸以進行遠程讀取安裝。為 OEM 應用提供不帶 LCD 讀數的傳感器。

GFM 質量流量計的流量范圍為 10 sccm 至 1000 sL/min N2。氣體通過 1/4” 3/8” 1/2” 壓縮接頭和 3/4” FNPT 接頭連接?？蛇x配件可供選擇。這些控制器可用作臺式裝置或通過螺釘安裝在底座上。

傳感器電源端口有保險絲和極性保護。

泄漏完整性

1 x 10 -9 smL/sec 大氦氣到外部環境。
