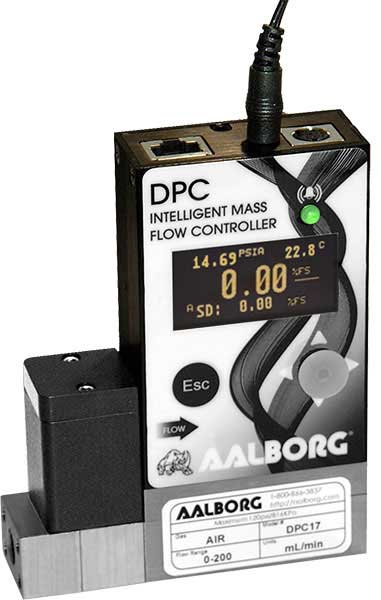

AALBORG質量流量控制器DPC，產品概要

具有多氣體功能、溫度和壓力的精密數字質量流量控制器

設計特點

同時顯示質量流量、體積流量、壓力和溫度。

多氣體功能：支持 90 種不同的氣體和氣體混合物。

“用戶定義的混合物”功能允許創建和存儲 20 種自定義氣體混合物，每種混合物多 5 種不同的氣體。

快速（100-150 毫秒）響應時間。

標準精度 ± (0.5% RD + 0.2% FS)。

200比1的調節比。

兩個可編程的質量流量累加器。

具有質量流量、溫度和壓力的預設動作延遲的高、低或范圍內警報。

用戶可編程質量流量脈沖輸出（通過 SSR）。

具有狀態 LED 或 OLED 指示的自診斷。

所有 3 個用戶可選的模擬輸入和輸出接口都是標準的：0-5Vdc、0-10Vdc、4-20mA。

兩個用戶可選擇的數字通信接口（RS-232 和 RS-485）是標準的。

帶有隔離 RS485 收發器的可選 Modbus RTU 網絡接口。

具有鎖存選項的用戶可編程固態繼電器。

通用 12-26 Vdc 電源輸入。

帶有操縱桿控制的本地高對比度 OLED（可選）圖形顯示器。

易于使用的配置和校準軟件 (RS-232/RS-485)

可編程設定點表，具有多達 16 步的上升/下降能力。

Aalborg Instruments 的 DPC 系列精密數字質量流量控制器可對工藝氣體的質量流量進行準確穩定的控制。質量流量、體積流量、壓力和溫度參數的固有同步顯示促進了各種行業的應用，例如科學和分析應用、生物反應器和表面沉積、氣體采樣、制造和計量活動。

DPC 精密數字質量流量控制器包含多種氣體功能，允許現場用戶通過可選的 OLED/操縱桿接口在本地選擇多達 30 種不同的氣體，通過 RS232/RS485 接口或可選的 ModBus RTU 接口遠程選擇。

DPC 流量控制器支持各種功能，包括：用戶可選的本地、模擬、數字或程序設定點控制，兩個可編程流量累加器，LOW、HIGH 或 RANGE FLOW，溫度和壓力警報，自動調零（通過本地或通信接口激活），可編程 SSR 繼電器、可編程 0-5 Vdc、0-10 Vdc 或 4-20 mA 模擬輸入和輸出、用戶可編程脈沖輸出（通過 SSR）和的自診斷功能。AALBORG DPC 系列差壓式質量流量控制器具有批處理模式的累加器，±(0.5% RD + 0.2% FS) 標準精度，200:1 調節比和小于 150 ms 的響應時間。

與具有這些功能的單個 DPC 的成本相比，與購買和安裝多個特定于應用程序的設備的成本相比，顯著的節省是顯而易見的。

操作原理

DPC 質量流量控制器的操作基于對特別設計的節流元件 (RFE) 的壓差測量。限流器流量元件設計用于在儀器操作的整個范圍內（從滿量程的 0% 到 133%）建立層流。高精度和高分辨率差壓傳感器用于測量層流通道上的壓降，該壓降與體積流量成線性比例。為了將體積流量轉換為質量流量，使用了高精度和高分辨率的絕對壓力和溫度傳感器。根據傳感器的數據和儀器內置氣體數據庫中的氣體特性，微控制器計算體積和質量流量，壓力和溫度參數可在儀器顯示屏上以及通過數字接口 RS-232、RS-485 或可選的 ModBus RTU 獲得。此外，質量流量讀數可通過儀器模擬接口訪問，用戶可以將其設置為 0-5 Vdc、0-10 Vdc 或 4-20 mA 模式。
