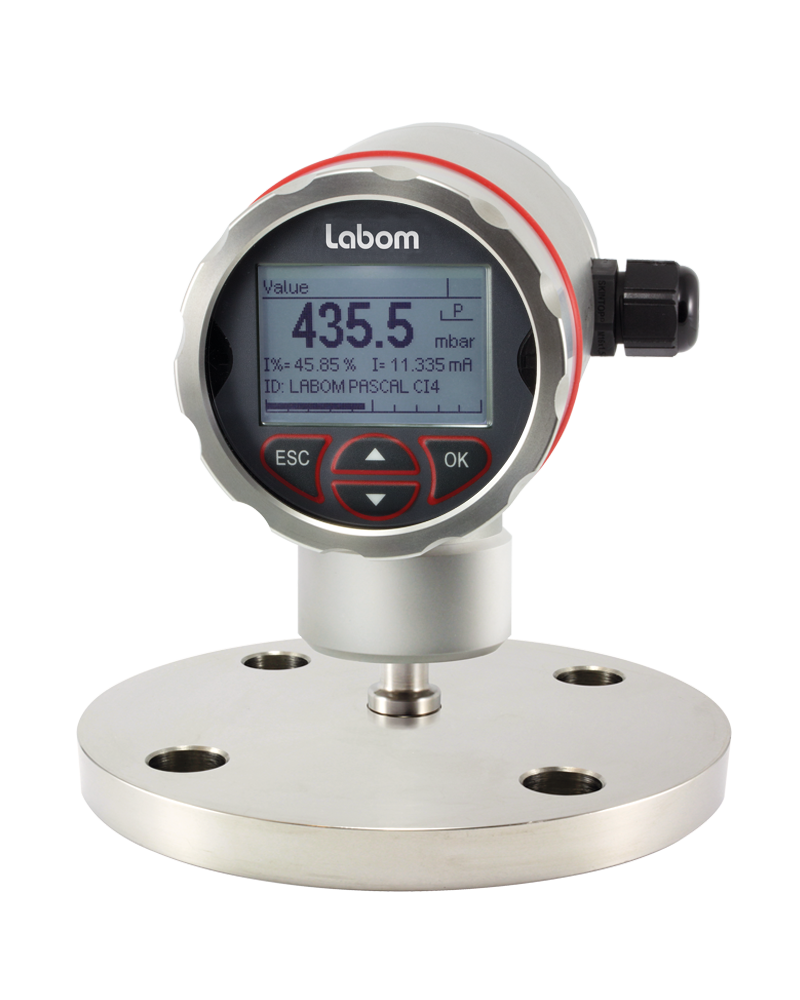

LABOM壓力變送器PASCAL CI4120

特征

采用隔膜密封技術的壓力變送器，用于測量氣體、蒸汽和液體的相對和壓力

堅固設計的不銹鋼外殼，防護等級 IP 65/67

準確度 ≤ 0.1 %

高分辨率圖形顯示屏，具有直觀的 4 鍵操作和背光

的參數化功能

更多功能

選項

準確度 ≤ 0.075 %

氣體和粉塵的防爆保護

根據 SIL2 分類

俄羅斯聯邦測量設備

符合 EN 10204 的材料

更多選項

測量范圍

高達 100:1 的量程比可以自由選擇測量范圍

有關詳細信息，請參閱數據表。

結構設計/案例

設計：兩腔外殼，可連續旋轉 ± 170°

外殼表面噴砂

材料案例： - 不銹鋼 mat.。 1.4301/1.4305 (304/303)

- 不銹鋼 mat.. 1.4404 (316L)

材料前蓋： - 聚丙烯，黑色

- 不銹鋼 mat.. 1.4305 (303)

- 不銹鋼 mat.. 1.4404 (316L)

墊圈：/丁腈橡膠

符合 EN 60529 的防護等級： - IP 65 / IP 67

- IP 69K

符合 EN 60721 3-4 的氣候類別：4K4H

抗振性符合 EN 61298-3：10…60 Hz：± 0.35 mm

60…1000 赫茲：5 克

材料窗口： - Macrolon

- 不碎玻璃（需要不銹鋼前蓋）

電子連接： - 圓形連接器 M12

- 電纜密封套 M16x1.5，PA 黑色

- 電纜密封套 M16x1.5，不銹鋼

- 電纜密封套 M20x1.5，PA 黑色

- 電纜密封套 M20x1.5，不銹鋼

- 1/2" NPT, PA 黑色

 應要求提供更多連接

接線端：彈簧夾端子，大 1.5 mm2

電極端子高達 2.5 mm2

大 2.5 mm2 的螺紋端子

重量：約1.4 kg（不含隔膜密封）

銘牌：激光打標

過程連接

設計：查看訂單詳情

材料接液部件

材質：見訂單詳情

準確性

參考條件：根據 DIN EN 60770-1

 TU = 常數。 (15…25) °C

φ = 常數。 (45...75) % r.F.

pU = 常數。 (860...1060) 毫巴

UB = 24 伏直流 (± 3 伏直流)

RB = 50 Ω，HART：250 Ω

接地

MBA = 0 巴

參考精度：垂直安裝位置，底部連接

特性偏差：見數據表

長期漂移：參考標稱范圍≤ 0.1 %/年

操作可用性：< 12 秒

電流輸出的響應時間 t90：參考額定范圍

溫度影響，案例：參見數據表

指示

顯示： - 帶背光的高分辨率圖形顯示

- 4 鍵操作

- 可自由配置的顯示模式

- 可連續旋轉 ± 170（每 90° 定位一次）

- 可選：遠程顯示和控制單元，可在距離測量點 10 m 處使用

配置內存 - 所有參數設置數據都可以從設備復制到顯示模塊的配置內存中。數據永久存儲在那里。

- 參數可以簡單快速地傳輸到其他設備。

- 即使在斷電的情況下，數據也會繼續存儲。

輸出

信號：2 線技術 4…20 mA

下限 3.8…4 mA 上限 20…21 mA

下限報警電流 < 3.6 mA

上限報警電流 > 21 mA

電流限制 22 mA

數字通信：HART® 協議，版本 7

 設備驅動：

- SIMATIC PDM 的 EDD

- PACTware 或兼容系統的 DTM（FDT 合規性）

- 用于 375 / 475 現場通訊器的 EDD

功能： 可調：

 - 線性

- 逆反應

- 按平方根

- 多 64 個支撐點的表格功能

傾角：大。 100:1

阻尼：0…999.9 s 可選，步長為 0.1 s

測量頻率：20 Hz，可切換至 100 Hz

分辨率：1 μA

電流檢測功能3.55…21.5 mA 可選擇 0.001 mA 的步長

負載 RB：RB ≤ (UV-12V DC)/0.022 A [Ohm]

UV = 電源電壓

電源電壓

功能范圍：12…30 V DC

紋波：± 5 %

溫度范圍

環境溫度：-40…80 °C

（在低于 -30 °C 的溫度下，顯示器的可見度會受到限制）

介質：-20…160 °C at Ta = max. 70℃

帶有高達 200 °C 的溫度解耦器，帶有高達 400 °C 的毛細管連接（取決于隔膜密封系統）

Ta = 環境溫度

儲存：-40…80 °C

測試和

查看文檔

類型系列

CI4120、CI4123
