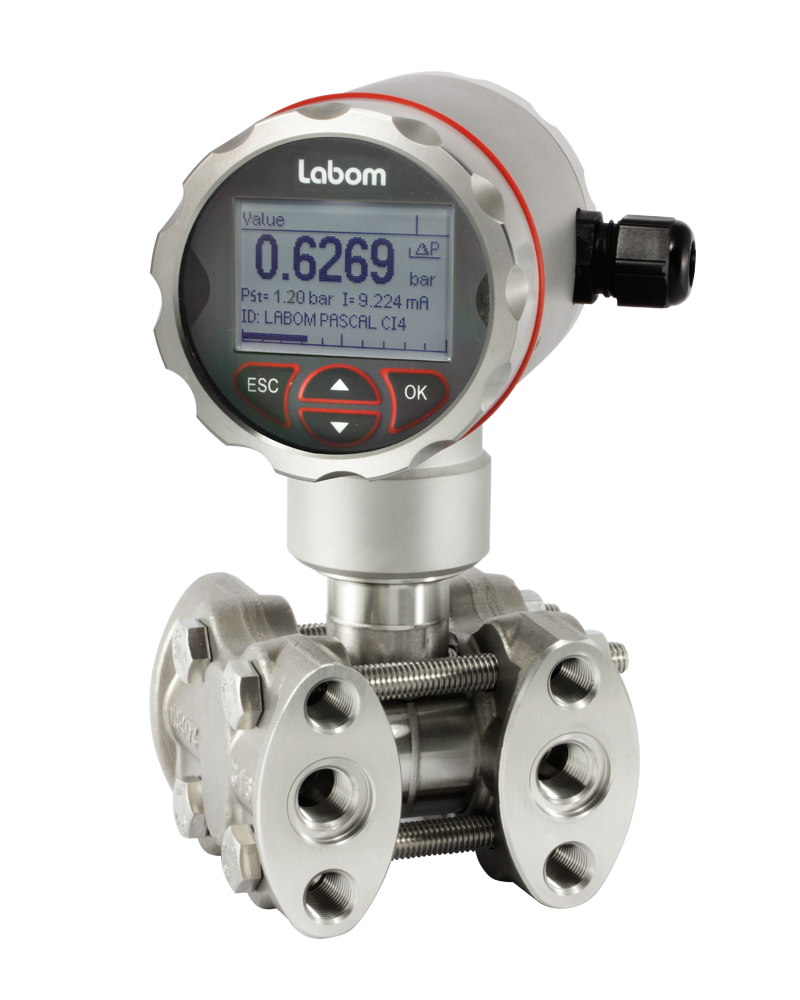

LABOM差壓變送器PASCAL CI4340 Delta P

特征

具有直觀操作和背光的高分辨率圖形顯示

參考精度 0.07 %

5 年內的長期穩定性 0.1 %

堅固設計的不銹鋼外殼，防護等級 IP 65/67

大工作壓力 400 bar

更多功能

選項

氣體和粉塵的防爆保護

按 SIL2 分類（準備中）

俄羅斯聯邦測量設備

符合 DIN EN 10204 的校準

可拆卸顯示和控制單元

設計：兩腔式外殼，可連續旋轉 ± 170°

外殼表面噴砂

材料案例： - 不銹鋼 mat.。 1.4301/1.4305 (304/303)

- 不銹鋼 mat.. 1.4404 (316L)

材料前蓋： - 聚丙烯，黑色

- 不銹鋼 mat.. 1.4305 (303)

- 不銹鋼 mat.. 1.4404 (316L)

墊圈：/丁腈橡膠

符合 EN 60529 的防護等級： - IP 65 / IP 67

- IP 69K

符合 EN 60721 3-4 的氣候類別：4K4H

抗振性符合 EN 61298-3：10…60 Hz：± 0.35 mm

60…1000 赫茲：5 克

材料窗口：- Makrolon

- 不碎玻璃（需要不銹鋼前蓋）

電子連接： - 圓形連接器 M12

- 電纜密封套 M16x1.5，PA 黑色

- 電纜密封套 M16x1.5，不銹鋼

- 電纜密封套 M20x1.5，PA 黑色

- 電纜密封套 M20x1.5，不銹鋼

- 1/2" NPT, PA 黑色

 應要求提供更多連接

接線端子： - 大 1.5 mm2 的彈簧夾端子

- 大 2.5 mm2 的接線柱

- 大 2.5 mm2 的螺紋端子

重量：約2.9公斤

銘牌：激光打標

過程連接

設計：過程法蘭，連接尺寸符合 DIN EN 61518，安裝螺紋為 7/16 – 20 UNF

 - 過程連接 1/4 – 18 NPT

- 過程連接 1/2 – 14 NPT 通過橢圓法蘭（見附件）

 可應要求提供更多過程連接。

通風： - 不帶，帶密封塞 1/4" NPT

- 帶通風閥 1/4" NPT

墊圈： - EPDM，符合 FDA

溫度范圍 -40...85 °C（適用于 PN160）

- FKM（氟橡膠）溫度范圍 -20...85 °C

材料接液部件

工藝法蘭：不銹鋼mat.. 1.4404 (316L)

隔膜：不銹鋼墊。-沒有。 1.4404 (316L)

墊片：EPDM 或 FKM

橢圓形法蘭：不銹鋼墊。-沒有。 1.4404 (316L)

通風閥：不銹鋼墊。-沒有。 1.4404 (316L)

密封塞：不銹鋼墊。-沒有。 1.4404 (316L)

測量系統

傳感器：壓阻式測量元件

系統填充：硅油

準確性

參考條件每

EN 61298-1：TU = konst。 (15…25) °C

φ = konst。 (45...75) % r.F.

pU = konst。 (860...1060) 毫巴

UB = 24 伏直流 (± 3 伏直流)

RB = 50 Ω，HART：250 Ω

接地

下范圍值 = 0 bar

校準位置：過程連接底部：垂直

參考準確度：見數據表

長期漂移：參考標稱范圍

5年內≤0.1%

環境溫度的溫度影響：見數據表

溫度影響輸出

(-40...80 °C): ≤ ±(0,04 % / 10 K)

影響靜壓

（根據 EN 61298-3）：參考標稱范圍：

 對于 PN160：≤ ±(0.1 % + 0.1 % x TD)

 對于 PN400：≤ ±(0.25 % + 0.25 % x TD)

指示

顯示： - 帶背光的高分辨率圖形顯示

- 4 鍵操作

- 可自由配置的顯示模式

- 可連續旋轉 ± 170（每 90° 定位一次）

- 可選：遠程顯示和控制單元，可在距離測量點 10 m 處使用

配置存儲器： - 所有參數設置數據都可以從設備復制到顯示模塊的配置存儲器中。即使在斷電的情況下，數據也會永久存儲在那里。

 - 參數可以簡單快速地傳輸?shù)狡渌O(shè)備。

輸出

信號：2 線技術：4…20 mA

下限：3.8…4 mA

上限：20…21 mA

下限報警電流：< 3.6 mA

上限報警電流：> 21 mA

電流限制：22 mA

電流輸出的響應時間 t90：通常為 200 ms

數字通信：HART® 協議，版本 7

 通訊方式：

- 西門子 PDM

- Pactware 或兼容系統 (FDT/DTM)

- 375 / 475 現場通訊器

功能： - 線性

- 逆反應

- 按平方根

- 多 64 個支撐點的表格功能

量程比：大。 100:1

阻尼：0…999.9 s 可選，步長為 0.1 s

測量頻率：50Hz

分辨率：0.5 μA

電流檢測功能：3,55…21,5 mA 可選擇 0.001 mA 的步長

負載 RB：RB ≤ (UV-12V DC)/0.022 A [Ohm]

UV = 電源電壓

 對于 HART 通信：RB ≥ 230 Ω

電源電壓

功能范圍：12…30 V DC，反極性保護

紋波：< 5 %

溫度范圍

環境溫度：-40…80 °C

（在低于 -30 °C 的溫度下，顯示器的可見度會受到限制）

介質：對于 PN160：-40…85 °C（在測量池處）

 對于 PN400：-20…85 °C（在測量單元上）

儲存：-40…80 °C

測試和

查看文檔

類型系列

CI4340
