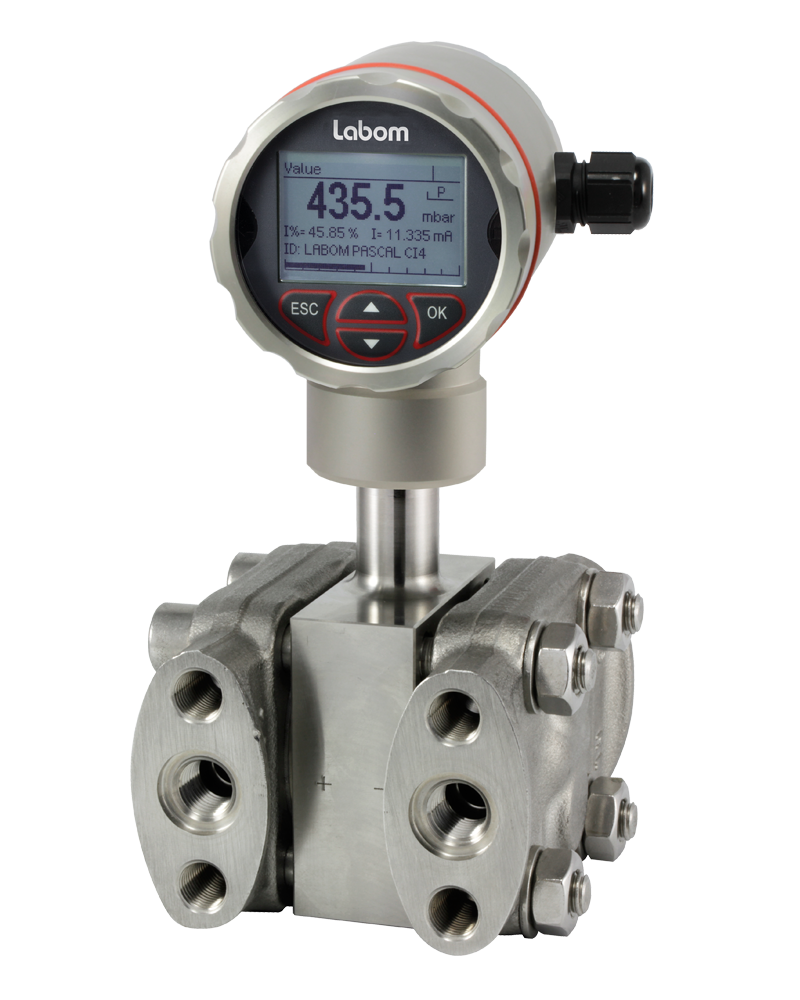

LABOM差壓變送器CI4300

特征

金屬膜片差壓變送器

堅固設計的不銹鋼外殼，防護等級 IP 65/67

準確度 0.1 %

高分辨率圖形顯示屏，具有直觀的 4 鍵操作和背光

的參數化功能

更多功能

選項

氣體和粉塵的防爆保護

根據 SIL2 分類

俄羅斯聯邦測量設備

符合 DIN EN 10204 的校準

可拆卸顯示和單元

設計：兩腔外殼，可連續旋轉 ± 170° 外殼表面噴砂

材料案例： - 不銹鋼 mat.。 1.4301/1.4305 (304/303)

- 不銹鋼 mat.. 1.4404 (316L)

材料前蓋： - 不銹鋼 mat.。 1.4305 (303)

- 不銹鋼 mat.. 1.4404 (316L)

- 聚丙烯，黑色

墊圈：/丁腈橡膠

符合 EN 60529 的防護等級： - IP 65 / IP 67

選項：IP 69K

符合 EN 60721 3-4 的氣候類別：4K4H

Vibrationsfestigkeit nach EN 61298-3: 10…60 Hz: ± 0,35 mm

60…1000 赫茲：5 克

材料窗口： - Macrolon

- 不碎玻璃（需要不銹鋼前蓋）

電子連接： - 圓形連接器 M12

- 電纜密封套 M16x1.5，PA 黑色

- 電纜密封套 M16x1.5，不銹鋼

- 電纜密封套 M20x1.5，PA 黑色

- 電纜密封套 M20x1.5，不銹鋼

- 1/2" NPT, PA 黑色

 應要求提供更多連接

接線端子： - 大 1.5 mm2 的彈簧夾端子

- 大 2.5 mm2 的接線柱

- 大 2.5 mm2 的螺釘端子

重量：約1.4 kg（不含過程連接）

銘牌：激光打標

過程連接

設計：連接尺寸符合 DIN EN 61518 的過程法蘭

 過程連接 1/4 – 18 NPT 安裝螺紋 7/16 – 20 UNF

 過程連接 1/2 – 14 NPT 通過橢圓法蘭（見附件）

 過程法蘭包括1/4“ NPT 密封塞，可選配排氣閥。

 過程法蘭是可旋轉的。

 應要求提供進一步的過程連接。

材料接液部件

工藝法蘭：不銹鋼，mat.-. 1.4408

膜片：不銹鋼，無墊。 1.4404/1.4435 (316L)

墊片：FKM Viton

通風閥：不銹鋼，mat.-. 1.4404 (316L)

密封塞：不銹鋼，mat.-. 1.4571 (316Ti)

測量系統

傳感器：壓阻式測量元件

系統填充：合成油，不含硅 FD1，FDA 認證

準確性

參考條件根據 EN 61298-1：TU = const。 (15…25) °C

φ = 常數。 (45...75) % r.F.

pU = 常數。 (860...1060) 毫巴

UB = 24 伏直流 (± 3 伏直流)

RB = 50 Ω，HART：250 Ω

接地

MBA = 0 巴

校準位置：過程連接底部：垂直

特性偏差：參考調整后的量程（根據 DIN 16086 的極限點法）

 標稱范圍 1-40 bar：

量程比 5:1 0.1 %

量程比 > 5:1 0.02 % x TD

 標稱范圍 0.25 bar：

量程比 5:1 0.15 %

量程比 > 5:1 0.03 % x TD

長期漂移：參考標稱范圍

≤ 0.1%/年

操作可用性 < 12 秒

電流輸出的響應時間 t90>/sub>：對于 20 Hz 測量速率：通常為 120 ms

對于 100 Hz 測量速率：通常為 50 ms

溫度影響，情況：參考標稱范圍

 環境溫度 -20…80 °C：

標稱范圍 1-40 bar 0,1 %/10K，大值0.3%

標稱范圍 0.25 bar 0.15 %/10K，大值0.4%

 典型 0.2%/10K

影響靜壓：參考公稱量程

 0.25 巴 0.12 % x 統計壓力 [bar] x TD

1 巴 0.03 % x 統計。壓力 [bar] x TD

4 巴 0.02 % x 統計。壓力 [bar] x TD

16 巴 0.002 % x 統計。壓力 [bar] x TD

40 巴 0.001 % x 統計。壓力 [bar] x TD

指示

顯示： - 帶背光的高分辨率圖形顯示

- 4 鍵操作

- 可自由配置的顯示模式

- 可連續旋轉 ± 170（每 90° 止動）

- 可選：遠程顯示和單元，可在距離測量點 10 m 處使用

配置存儲器：所有參數設置數據都可以從設備復制到顯示模塊的配置存儲器中。即使在斷電的情況下，數據也會永久存儲在那里。

參數可以簡單快速地傳輸?shù)狡渌O(shè)備。

輸出

信號：2 線技術 4…20 mA

下限 3.8…4 mA

上限 20…21 mA

下限報警電流 < 3.6 mA

上限報警電流 > 21 mA

電流限制 22 mA

數字通信：HART® 協議，版本 7

 通訊方式：

- 西門子 PDM

- Pactware 或兼容系統 (FDT/DTM)

- 375 / 475 現場通訊器

功能： - 線性

- 逆反應

- 按平方根

- 多 64 個支撐點的表格功能

傾角：大。 100:1

阻尼：0…999.9 s 可選，步長為 0.1 s

測量頻率：20 Hz，umschaltbar auf 100 Hz

分辨率：0.5 μA

電流檢測功能：3,55…21,5 mA in Stufen von 0,001 mA w?hlbar

負載 R：R ≤ (U-12V DC)/0,022 A [Ω]

U = 電源電壓

 用于 HART 通信 R ≥ 230 Ω

電源電壓

功能范圍：12…30 V DC，反極性保護

紋波：< 5 %

溫度范圍

環境溫度：-40…80 °C

（在低于 - 30 °C 的溫度下，顯示器的可見度會受到限制）

介質：-40…100 °C

儲存：-40…80 °C

測試和

查看文檔。

類型系列

CI4300
