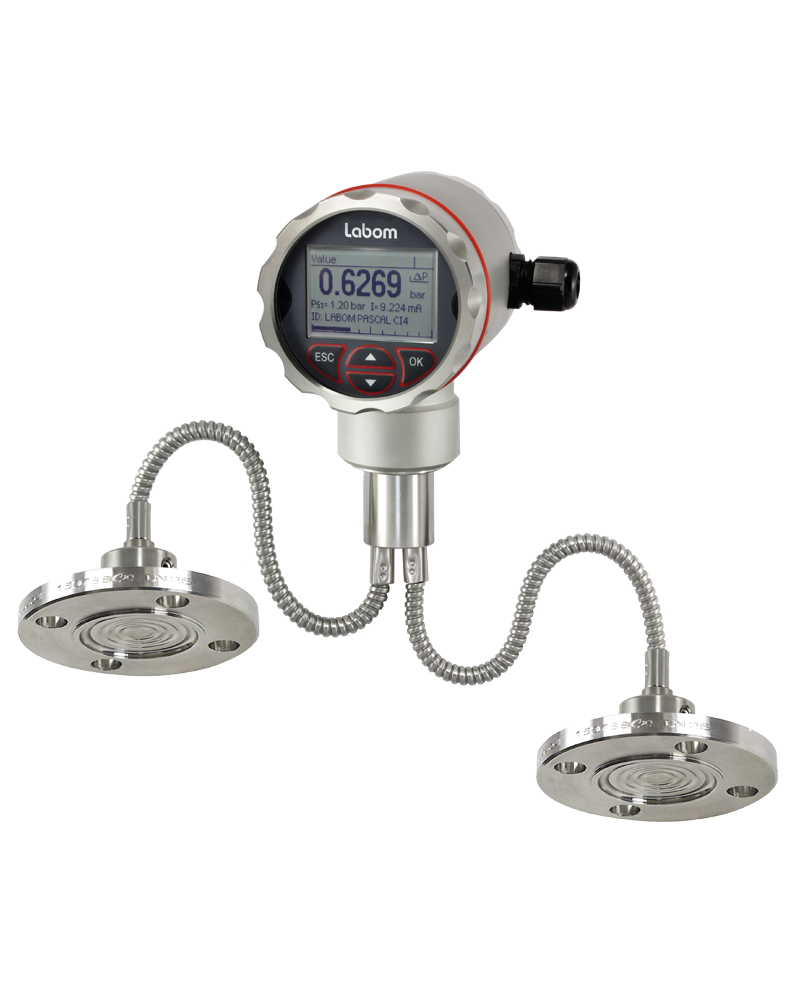

LABOM差壓變送器CI4330

特征

用于隔膜密封操作的差壓變送器

堅固設計的不銹鋼外殼，防護等級 IP 65/67

準確度 0.1 %

高分辨率顯示屏，具有直觀的 4 鍵操作和背光

的參數化功能

更多功能

選項

氣體和粉塵的防爆保護

根據 SIL2 分類

俄羅斯聯邦測量設備

符合 EN 10204 的材料

符合 EN 10204 的校準

設計：兩腔式外殼，可連續旋轉 ± 170°

外殼表面噴砂

材料案例： - 不銹鋼 mat.。 1.4301/1.4305 (304/303)

- 不銹鋼 mat.. 1.4404 (316L)

材料前蓋： - 聚丙烯，黑色

- 不銹鋼 mat.. 1.4305 (303)

- 不銹鋼 mat.. 1.4404 (316L)

墊圈：/丁腈橡膠

符合 EN 60529 的防護等級： - IP 65 / IP 67

- IP 69K

符合 EN 60721 3-4 的氣候類別：4K4H

抗振性符合 EN 61298-3：10…60 Hz：± 0.35 mm

60…1000 赫茲：5 克

材料窗口： - Macrolon

- 不碎玻璃（需要不銹鋼前蓋）

電子連接： - 圓形連接器 M12

- 電纜密封套 M16x1.5，PA 黑色

- 電纜密封套 M16x1.5，不銹鋼

- 電纜密封套 M20x1.5，PA 黑色

- 電纜密封套 M20x1.5，不銹鋼

- 1/2" NPT, PA 黑色

 應要求提供更多連接

接線端子： - 大 1.5 mm2 的彈簧夾端子

- 大 2.5 mm2 的接線柱

- 大 2.5 mm2 的螺紋端子

重量：約1.4 kg（不含隔膜密封）

銘牌：激光打標

過程連接

設計：容積減小的壓差室，適用于直接安裝帶毛細管連接的隔膜密封件。

隔膜密封參見產品組 D5。

材料接液部件

設計：見產品組 D5

測量系統

傳感器：壓阻式

系統填充：由于應用的不同，可以使用不同的系統填充，請參見技術說明 TA_031。

準確性

參考條件：根據 EN 60770-1

TU = konst。 (15…25) °C

φ = konst。 (45...75) % r.F.

pU = konst。 (860...1060) 毫巴

UB = 24 伏直流 (± 3 伏直流)

RB = 50 Ω，HART：250 Ω

接地

MBA = 0 巴

校準位置：過程連接底部：垂直

特性偏差：參考調整后的量程（根據 DIN 16086 的極限點法）

 標稱范圍 1-40 bar：

量程比 5:1 0.1 %

量程比 > 5:1 0.02 % x TD

 標稱范圍 0.25 bar：

量程比 5:1 0.15 %

量程比 > 5:1 0.03 % x TD

長期漂移：參考標稱范圍≤ 0.1 %/年

操作可用性：< 12 秒

20 Hz 測量速率下電流輸出的響應時間 t90：通常為 120 ms

對于 100 Hz 測量速率：通常為 50 ms

溫度影響，情況：參考標稱范圍

 環境溫度 -20…80 °C：

標稱范圍 1-16 bar，0.1 %/10K，大值0.3%

標稱范圍 0.25 bar，0.15 %/10K，大值0.4%

 環境溫度 -40…-20 °C：

典型 0.2%/10K

溫度影響，過程連接：溫度影響取決于幾個參數，例如隔膜直徑、隔膜材料、毛細管長度、毛細管直徑、系統填充等。

我們根據要求提供詳細的錯誤分析。

影響靜壓：參考公稱量程

 0.25 巴 0.12 % x 統計壓力 [bar] x TD

1 巴 0.03 % x 統計。壓力 [bar] x TD

4 巴 0.02 % x 統計。壓力 [bar] x TD

16 巴 0.005 % x 統計。壓力 [bar] x TD

40 巴 0.004 % x 統計壓力 [bar] x TD

指示

顯示： - 帶背光的高分辨率圖形顯示

- 4 鍵操作

- 可自由配置的顯示模式

- 可連續旋轉 ± 170（每 90° 止動）

- 可選：遠程顯示和單元，可在距離測量點 10 m 處使用

配置存儲器： - 所有參數設置數據都可以從設備復制到顯示模塊的配置存儲器中。即使在斷電的情況下，數據也會永久存儲在那里。

- 參數可以簡單快速地傳輸?shù)狡渌O備。

輸出

信號：2 線技術 4…20 mA 下限 3.8…4 mA

上限 20…21 mA

下限報警電流 < 3.6 mA

上限報警電流 > 21 mA

電流限制 22 mA

數字通信：HART® 協議，版本 7

 通訊方式：

- 西門子 PDM

- Pactware 或兼容系統 (FDT/DTM)

- 375 / 475 現場通訊器

功能： 可調：

- 線性

- 逆反應

- 按平方根

- 多 64 個支撐點的表格功能

傾角：大。 100:1

阻尼：0…999.9 s 可選，步長為 0.1 s

測量頻率：20 Hz，可切換至 100 Hz

分辨率：0.5 μA

電流檢測功能：3.55…21.5 mA 可選擇 0.001 mA 步長

負載 RB：RB ≤ (UV-12V DC)/0.022 A [Ohm]

UV = 電源電壓

 對于 HART 通信：

RB ≥ 230 Ω

電源電壓

功能范圍：12…30 V DC，反極性保護

紋波：< 5 %

溫度范圍

環境溫度：-40…80 °C

（在低于 - 30 °C 的溫度下，顯示器的可見度會受到限制）

介質：-90…400 °C *

儲存：-40…80 °C

* 取決于隔膜密封的設計和系統填充
