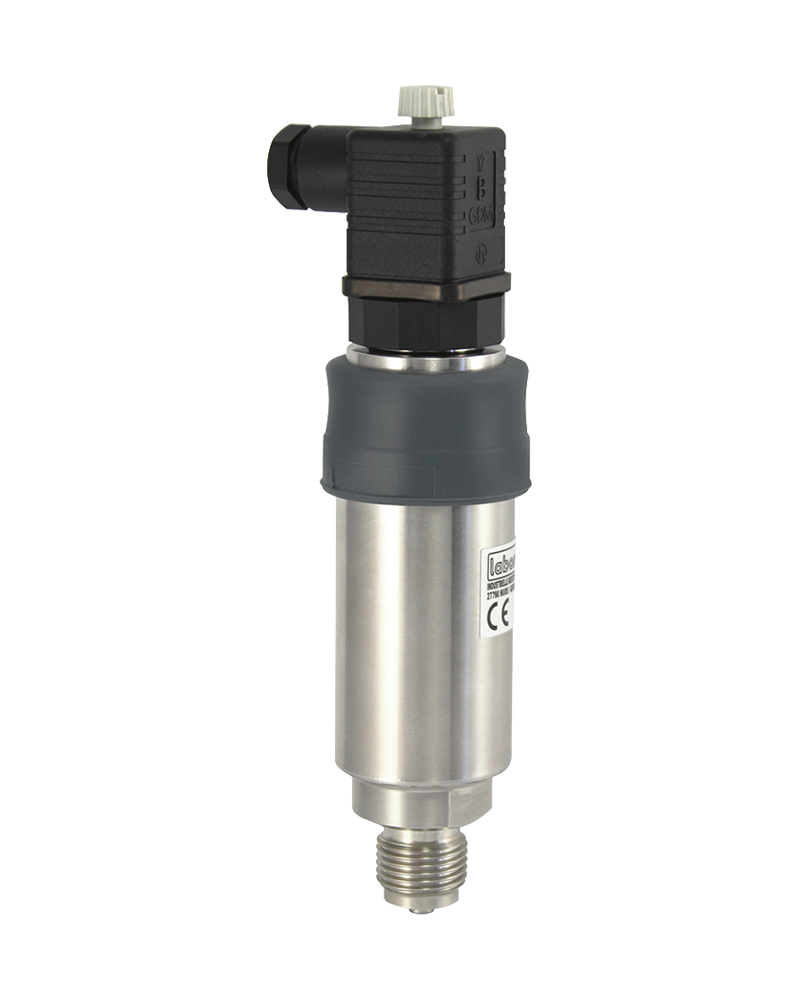

LABOM壓力變送器CD1020/CD2020

特征

測量范圍 0...2,5 bar 至 0...25 bar，相對和壓力

壓阻式傳感器元件

測量系統過載保護高達 250 bar

不銹鋼外殼作為標準或現場外殼

輸出信號：4...20 mA，2 線制技術

選項

高氣體防爆保護，IECEx

過載保護高達 400 bar

輸出信號：0...20 mA / 0...10 VDC / 2...10 VDC / 0...5 VDC

帶直角插頭的標準外殼：材料：st。鋼墊。-沒有。 1.4301 (304)

防護等級：IP 65

 用于微調電位器的硅蓋板。

直角插頭符合 EN 175301-803-A（DIN 43650，A 型）

帶電纜密封套 M16x1.5 mm，

電纜直徑 4...10 毫米。

 測量范圍≤ 10 bar 的內室曝氣。

現場外殼，堅固的設計：材料：st。鋼墊。-沒有。 1.4301 (304)

防護等級：

 標準：

IP 67，通過連接電纜進行內腔通風，過壓測量范圍 ≤ 10 bar。

 選項：

IP 65，通過集成的燒結過濾器進行內室曝氣，適用于 ≤ 10 bar 的過壓測量范圍，如果無法通過電纜進行曝氣。

 帶有 O 形密封圈的可擰緊蓋環，用于可從外部接觸的微調電位器。

 用于連接室的可旋入式外殼蓋。

連接端子 4 mm2。

 電纜密封套 M16x1.5 用于電纜直徑 4.5...10 mm，聚酰胺材料。

過程連接：G1/2 B，EN 837-1

測量系統：壓阻式測量電橋，由集成不銹鋼膜片保護。

填充材料：硅油

材料：隔膜：st。鋼墊。-沒有。 1.4404 (316L)

插座：圣。鋼墊。-沒有。 1.4404 (316L)

重量：標準外殼：約。 400 克

現場住房約。 800 克

儲存溫度范圍：-25...+80 °C

過程溫度范圍：-10...+50 °C

Erweiterter Temperaturbereich auf Anfrage

補償溫度范圍：-10...+50 °C

溫度影響：對零點和測量值?？缍龋?/span>≤ 0.3 %/10K

輔助電源：標準版：

- 額定電壓 24 V DC

- 功能范圍

2 線技術 14...30 V DC

3 線技術 16...30 V DC

- 大允許工作電壓 30 V DC

 防爆設計：

許可。 2 線制電路的電壓范圍 15...30 V DC

 防爆設計：

許可。 3 線制電路的電壓范圍 16...30 V DC

標準測量范圍：見訂單詳情

過載影響：≤ 0.1 % f.s.

輸出信號：4...20 mA，2 線技術，標準。

更多可能性請參閱訂單詳情

測試輸出（限現場外殼）：通過集成 LOC 二極管進行不間斷輸出電流測量

輸出信號中的電流限制：大輸出電流約30毫安

線性誤差包括滯后：≤ 0.3 % f.s. （極限點校準）

可調范圍：零點和測量跨度約。 ± 10 %

響應時間：≤ 20 ms

電氣數據：本質安全電路中大值的總和

Ui = 30 伏

Ii = 100 毫安

圓周率 = 0,7 瓦

 更多信息請參見數據表。

負擔： 2 線制電路：

標準版本：Ra = UB - 14 V / 20 mA (KOhm)

 防爆：Ra = UB - 15 V / 20 mA (KOhm)

 3線電路：

電流輸出 Ra = UB - 9 V / 20 mA (KOhm) 的所有型號

 3線電路：

電壓輸出 Ia ≤ 20 mA 的所有型號

 電壓輸出：

在有功率輸出的設備的情況下可以獲得20mA的電流。

 UB = 工作電壓

Ra = 大值允許負載電阻（包括鉛）

負荷影響：對于 500 歐姆的變化負荷：≤ 0.1 % f.s.

注意：確保在爆炸危險區域內外的整個布線過程中都有等電位連接。

 如果設備安裝在 0 區且溫度等級為 T5 和 T6 并且出現故障，請關閉設備！

 根據 IEC 801 進行 EMC 測試

有關其他型號的信息，請參閱訂單詳情或應要求提供。

測試和

查看文檔

類型系列

CD1020、CD1021、CD2020、CD2021
