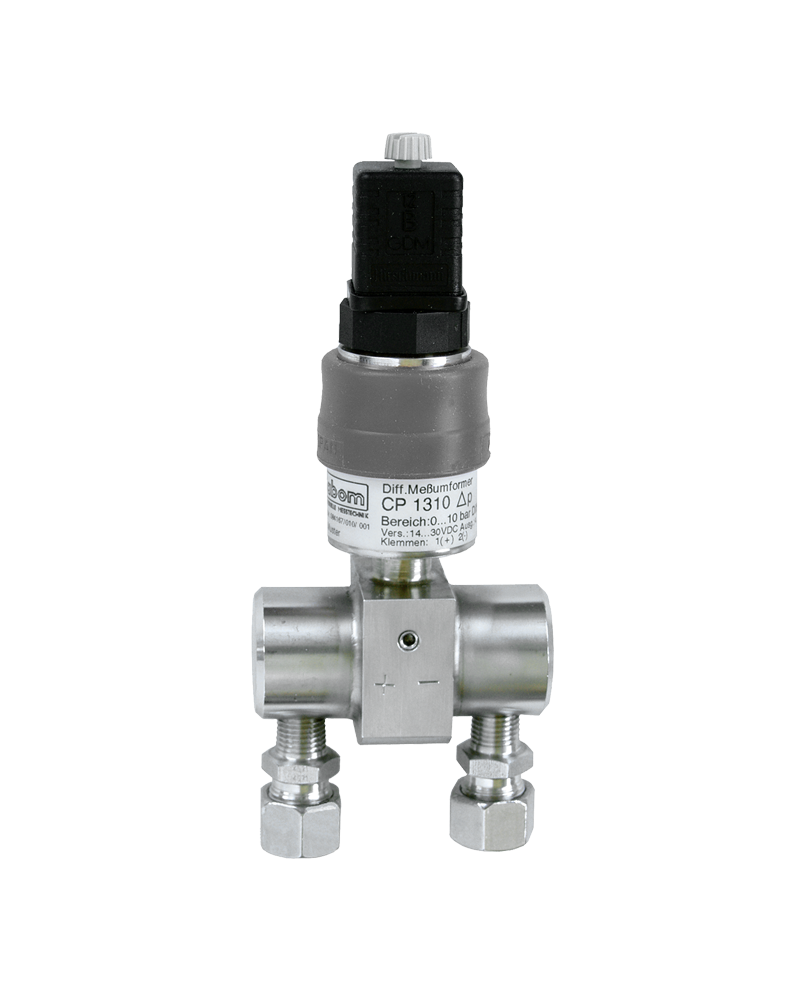

LABOM壓差變送器CP1310
特征
小而堅固的設計
不銹鋼接液部件
測量范圍 0...250 mbar 至 0...25 bar
零點和量程可通過電位器進行外部調整
輸出信號:4...20 mA 2 線制電路,0...20 mA 3 線制電路,0(2)...10 V 3 線制電路
外殼設計:材料:st。鋼墊。-沒有。 1.4301 (304)
防護等級:IP 65
用于微調電位器的硅蓋板。
符合 DIN EN 175301-803-A(DIN 43650,A 型)的直角插頭
帶電纜密封套 M16x1.5 mm,
電纜直徑 4...10 毫米
過程連接件 2 x NPT 1/4 - 18,標準距離 54 mm。選項:壓縮接頭 (Ermeto)更多型號可應要求提供
測量系統 壓阻式測量電橋,由集成不銹鋼膜片保護
填充材料:無硅合成油
材料:隔膜:st。鋼墊。-沒有。 1.4404 (316L)
細胞:圣。鋼墊。-沒有。 1.4404 (316L)
重量:標準外殼:約。 1030 克
儲存溫度范圍:-25...+80 °C
極限溫度范圍:-25...+70 °C
額定溫度范圍:-10...+70 °C
溫度影響:在零點上:≤ 0.05 % of meas。跨度/K
在措施上。跨度:≤ 0.05 % 的測量值。跨度/K
輔助電源:標準版:
- 額定電壓 24 V DC
- 功能范圍
2 線制電路 14...30 V DC
3 線制電路 16...30 V DC
- 大限度。許可。工作電壓 30 V DC
防爆設計:
許可。 2 線制電路的電壓范圍 15...30 V DC
防爆設計:
許可。 3 線制電路的電壓范圍 16...30 V DC
標準測量范圍:見訂單詳情
過載限制一側和靜態超壓兩側:請參閱訂單詳細信息
過載影響:≤ 0.1 % f.s.
輸出信號:4...20 mA,2 線制電路,標準。其他信號見訂單詳情。
輸出信號中的電流限制:大輸出電流約30毫安
電源電壓影響:≤ 0.2 % f.s. / 10 伏
調整范圍:零點和量程約。 ± 10 %
響應時間:≤ 20 ms
線性誤差包括滯后:≤ 0.5 % v.E. (基于終端)
電氣數據: 本安電路中大值的總和:
Ui = 30 伏
Ii = 100 毫安
圓周率 = 0.7 瓦
更多信息請參見數據表。
注意:確保在爆炸危險區域內外的整個布線過程中都有等電位連接。
如果設備安裝在 0 區且溫度等級為 T5 和 T6 并且出現故障,請關閉設備!
負擔: - 當前輸出:
2線電路
標準版本 Ra= UB - 14 V / 20 mA (KOhm)
帶防爆保護 Ra = UB - 15 V / 20 mA (KOhm)
- 電壓輸出:
在有功率輸出的設備的情況下可以獲得20mA的電流。
負載影響:對于 500 歐姆負載變化:≤ 0.1 % f.s.
EMC 測試: - 根據 EN 50082,第 2 節,95 年 3 月發布的工業噪聲抗擾度
- 發射干擾符合 EN 50081,第 1 節,1993 年針對住宅和工業區的問題
測試和
查看文檔
類型系列
CP1310、CP1311
