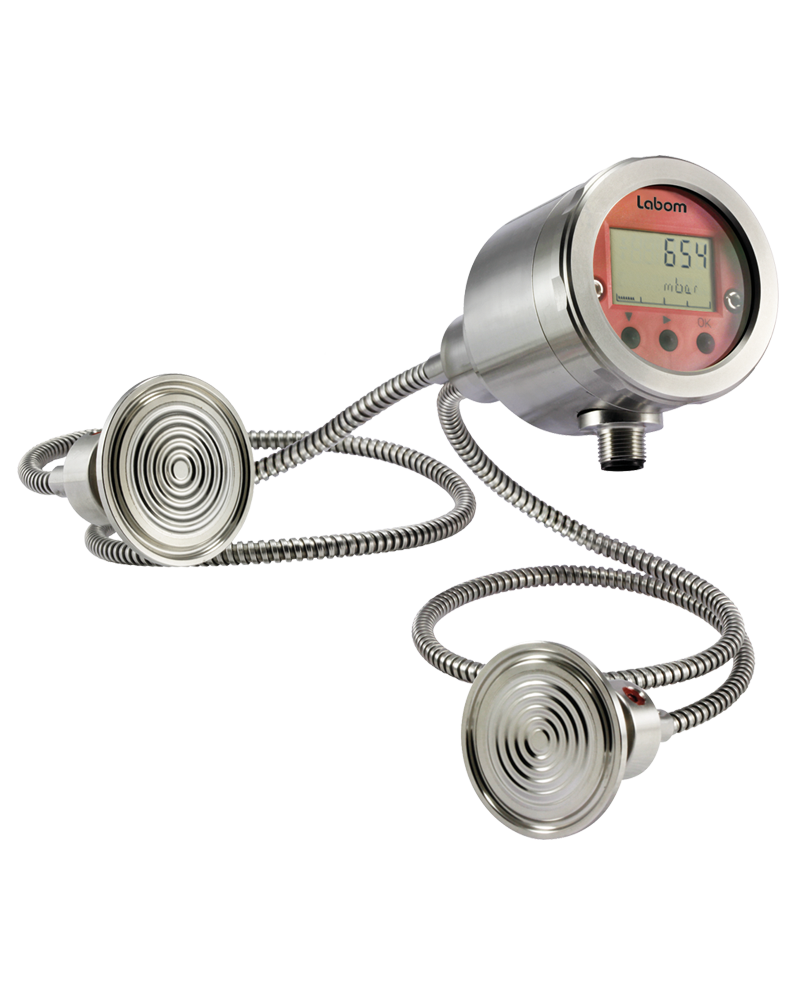

LABOM差壓變送器PASCAL CV3330

特征

用于隔膜密封操作的模塊化差壓變送器

采用隔膜密封技術的各種過程連接（參見產品組 D5）

不銹鋼或特殊材料的接液部件

帶 5 段數字顯示和條形圖的多功能顯示器

帶 2 個浮動通道的開關模塊，大 0.5 A 開關電流，所有側電隔離，無需額外輔助電源

更多功能

選項

氣體和粉塵的防爆保護

俄羅斯聯邦測量設備

符合 EN 10204-3.1 的材料

符合 EN 10204-3.1 的校準

根據 SIL2 分類

設計：帶螺旋蓋的兩腔外殼設計，多可連續旋轉 170°

小的外殼體積，出色的防潮和冷凝保護

材料：不銹鋼墊。-沒有。 1.4301 (304)

防護等級

根據 EN 60529：IP 69K

氣候類別每

EN 60721 3-4：4K4H

窗口： 不碎塑料： Makrolon

外殼密封：O 型圈：NBR

埃爾。連接：螺絲端子 1 mm2

電纜密封套：- 電纜密封套 M16，材料：PA

- 圓形連接器 M12

 更多詳細信息請參閱訂購代碼并應要求提供。

重量：約1.2 kg（帶 1 m 毛細管）

過程連接

設計：容積減小的壓差室，適用于直接安裝帶毛細管連接的隔膜密封件。

隔膜密封參見產品組 D5。

材料接液部件

材料：見產品組 D5

測量系統

傳感器：壓阻式

系統填料：由于應用的不同，有不同的系統填料可用，參見技術說明 TA_031。

準確性

極限點設置：根據 DIN 16086

參考條件：根據 EN 60770-1

線性誤差：≤ 0.15 % of span

TD 5:1 無修改

滯后：≤ 0.05 % 的標稱范圍

重復性：≤ 0.05 % 的標稱范圍

校準位置：垂直安裝位置（顯示器朝上）

長期漂移：(EN 60770-1) ≤ 0.1 % / 年標稱范圍

外殼溫度影響：量程下限值/量程上限值

范圍 0…60 °C：標稱范圍的 ± 0.15 % / 10K

范圍 < 0 °C，> 60 °C：標稱范圍的 ± 0.2 % / 10K

影響靜壓：參考公稱量程

 0.4 巴 0.12 % x 統計壓力 [bar] x TD

1 巴 0.03 % x 統計。壓力 [bar] x TD

4 巴 0.02 % x 統計。壓力 [bar] x TD

16 巴 0.002 % x 統計。壓力 [bar] x TD

40 巴 0.001 % x 統計。壓力 [bar] x TD

輸出

一般：延遲時間：約。 160 毫秒

 測量周期：6次測量/秒

 測量范圍設置：量程比 5:1

基本模塊：4…20 mA：信號：4…20 mA，2 線制

 電流范圍：3.8…20.8 mA

 電流限制：約22毫安

 報警狀態：< 3.6 mA，可選 > 21 mA

 阻尼：0…120 秒

 負載 RB：RB ≤ (UV-12V DC)/0,022A [Ohm]

UV = 電源電壓

基本模塊：PROFIBUS PA：信號：符合 IEC 61158-2 的數字

 協議：EN 50170-PROFIBUS PA，Profile 3.0

 傳感器地址：0…126（126 = 出廠設置）

 功耗：持續 11 mA

 報警電流 I FDE : 2 mA

 阻尼：0…300 秒

 參數化：SIMATIC PDM

電源電壓

基本模塊：4…20 mA PROFIBUS PA

標準設計：

功能范圍：12…40 V DC 9…32 V DC

防爆設計：

功能范圍：12…30 V DC 9...17.5 V DC

溫度范圍

環境溫度：-20…85 °C

介質：-40…400 °C *

儲存：-40…85 °C

* 取決于隔膜密封的設計和系統填充

測試和

查看文檔
