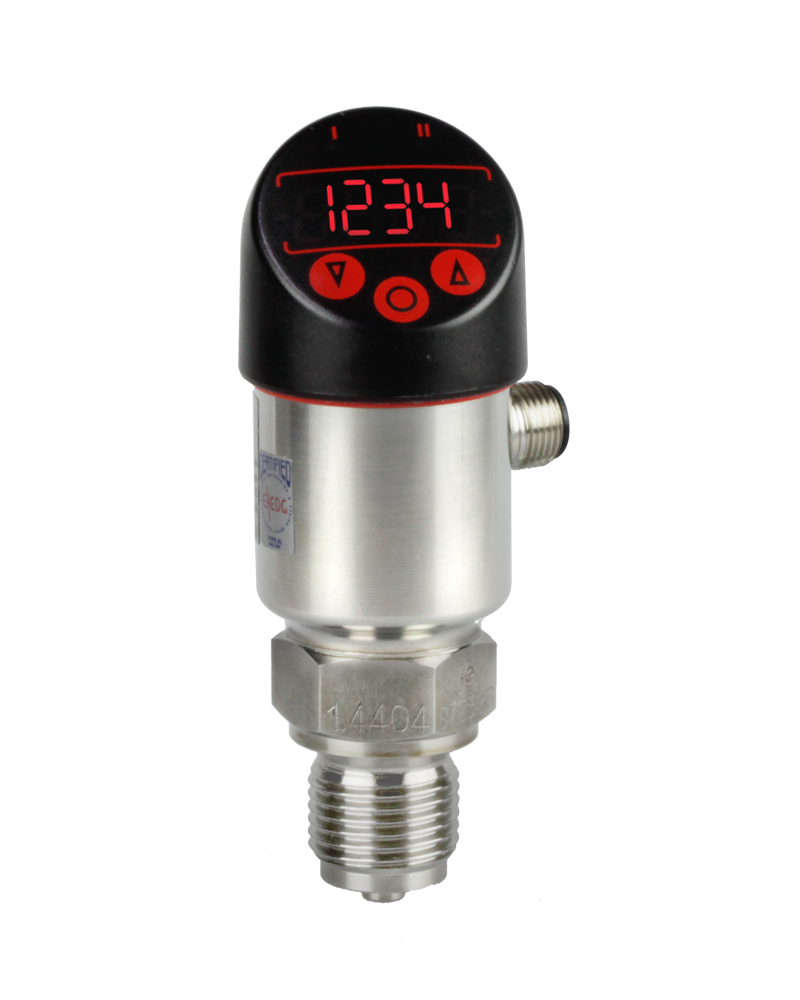

LABOM壓力變送器/開關PASCAL CS2100

特征

多功能壓力變送器/壓力開關

防護等級 IP 65

4位LED顯示，可180°鏡像

指示模塊可旋轉 300°

測量范圍：0…100 mbar 到 0…400 bar rel.，0…1 bar 到 0…6 bar abs.

更多功能

選項

俄羅斯聯邦測量設備

符合 EN 10204-3.1 的材料

符合 EN 10204-3.1 的校準

2個浮動觸點

具有高開關電流 (1A) 的開關觸點

設計：堅固的外殼設計

 完全封裝的電子單元

材料：不銹鋼墊。-沒有。 1.4301 (304)

指示模塊：macrolon

防護等級： - 根據 EN 60529 的 IP 65

- 根據 EN 60529 的可選 IP 67

壓力補償：通過燒結過濾器充氣

電氣連接： - 圓形連接器 M12，4 針

- 圓形連接器 M12，8 針（對于帶有開關觸點的設備是必需的）

 包括密封圈確保外殼完全密封

氣候類別：DIN EN 60721 3-4, 4K4H

過程連接

設計：查看訂單詳情

材料接液部件

傳感器：壓阻薄膜

傳感器膜片：1.4404/1.4435 (316L) 1.4542 (630)

插座：1.4404/1.4435 (316L) 1.4301/1.4404 (304/316L)

測量系統

傳感器：壓阻薄膜

傳感器填充：合成油， FD1，FDA 未列出

測量范圍/過載限制

測量范圍/過載限制：見訂單詳情

真空密封性：在相對測量范圍內進行長期真空測量會改變?cè)O(shè)備特性。

（壓阻式測量系統）

零設置

零點：簡單的零設置大值。 ± 20%。

準確性

極限點設置：根據 DIN 16086

準確度 (Lin./Hyst./Repr.)：0.2 % v. of mr (mr ≥ 250 mbar)

0.5 毫巴 (mr < 250 毫巴)

長期漂移：≤ 0.1 % / 年，符合 EN 61298-1

溫度影響： 范圍：0…50 °C：

≤ 0.25 % mr (mr ≥ 400 mbar)

≤ 0.4 % mr (mr < 400 mbar)

≤ 0.5 % mr (mr < 160 mbar)

 范圍：-20…0 和 50…85 °C：

≤ 0.4 % mr (mr ≥ 400 mbar)

≤ 0.6 % mr (mr < 400 mbar)

≤ 0.8 % mr (mr < 160 mbar)

 (mr = 測量范圍)

指示

類型：4位，7段紅色LED

數字高：8.5 毫米

分辨率：-9999…9999 位

準確度：± 0,2 % ± 1 位

溫度影響：± 0,1 %/10K

對齊方式：可旋轉300°，

倒置安裝時可進行 180° 鏡像

指示：按下按鈕時操作員的視覺確認

小數點：根據測量范圍/單位自動設置，大值3位小數

或手動設置 0...3 位小數

測量單位：bar、mbar、PSI、kPa、MPa、%、mA

指示自動從測量值更改為測量單位或每次按鍵指示單位或值。

輸出

信號：4…20 mA，2 線技術

采樣率：10次測量/秒

電流范圍：3.8…20.8 mA

分辨率：2 μA

電流限制：≤ 22 mA

報警狀態：< 3.6 mA

負載，RB：RB ≤ (UV-14V)/0.022A [歐姆]

（UV = 電源電壓）

開關量輸出（選項）

類型：2 個帶公共接地（低壓側 NPN）或公共電源（高壓側 PNP）的浮動觸點

開關容量：200 mA，防短路

可選 1 A

開關狀態：斷路器或制造商，可編程，設備斷路：觸點斷開

切換功能：窗口/滯后，可編程

設置范圍：在范圍限制內

滯后：在范圍限制內

切換延遲：0,0…999.9s

重復精度：滿量程值的 0.2%

溫度影響：± 0.1 % / 10K

電隔離：在變送器和輸出之間

切換周期：> 1000 萬次

電壓降：< 1 V（< 1.5 V，如果電流 > 100 mA）

輸出狀態指示燈：每個開關輸出紅色LED

參數化：3 鍵參數化

電源電壓

功能范圍：14…30 V DC

溫度范圍

環境溫度：-20…85 °C

介質：-20…100 °C

儲存：-40…85 °C

測試和

查看文檔

安裝信息

安裝位置：隨意

校準位置：垂直

參數化

參數設置參見操作說明 BA_060。

類型系列

CS2100
