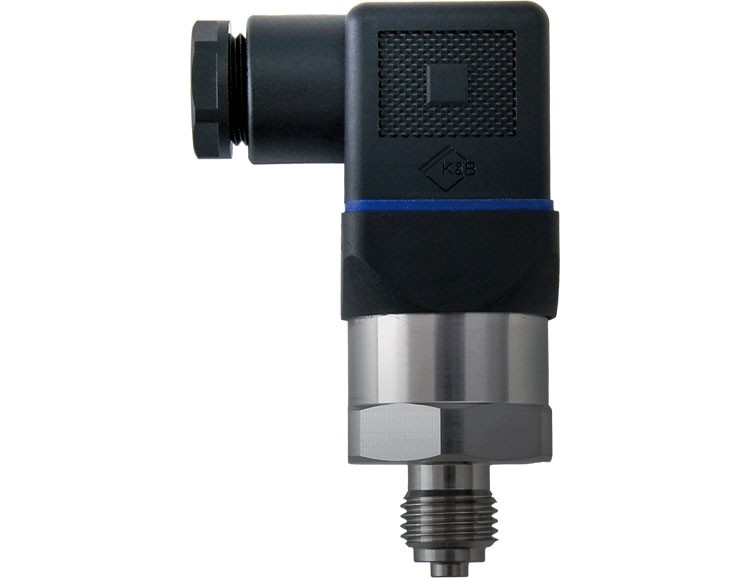

FUEHLERSYSTEME壓力傳感器ADF/A

0...16 bar abs

0-10 V, 4-20 mA

thread G1/4 inch

ADF/A 壓力傳感器記錄壓力并將該測量值轉換為線性輸出信號 0-10 V 和 4-20 mA。

典型應用是機械和設備設計、自動化技術以及制冷和空調技術。 該壓力傳感器現已成為高精度、持久穩定性和可重復性的保證。 根據測量范圍使用適當?shù)膫鞲衅骷夹g(shù) - 壓阻或金屬薄膜。 EMC 特性根據 EN 61326 進行測試，即使在惡劣的環境條件下也能保證信號的安全記錄。

測量范圍壓力 0...1 bar abs 至 0...16 bar abs

精度 ±1.0% of range (0.5% BFSL), 選項：±0.5% of range (0.25% BFSL)

響應時間 (t90) < 4 ms

長期漂移 ±0,1% FS

耐久性 1 億次負載變化

傳感器中面不銹鋼膜

模擬電源電壓 0-10 V 14...30 V DC

模擬電源電壓 4-20 mA 8...30 V DC

電流消耗在 0-10 V 典型值。 8 毫安

最大 4-20 mA 時的電流消耗25毫安

模擬輸出 0-10 V 3 線制連接（負載電阻 > 10 kOhm）

模擬輸出 4-20 mA 2 線制連接（變送器），最大值RLoad(Ohm) = (+Ub - 8 V) / 0,02 A

電氣連接角連接器 DIN EN 175301-803 A

隔離電壓 DC 500 V

沖擊載荷 500 g，符合 IEC 60068-2-27

防振 10 g（根據 IEC 60068-2-6 進行測試，在諧振下），20 g 根據要求

測量范圍/超量程限制/爆破壓力 0...1/2/5 bar, 0...1,6/3,2/10 bar, 0...2,5/5/10 bar, 0.. .4/8/17 巴、0...6/12/34 巴、0...10/20/34 巴、0...16/32/100 巴

材質不銹鋼

重量 80 克

防護等級 IP65

防護等級 III

工作溫度 -30...+100°C

環境溫度 -30...+100°C

儲存溫度 -20...+70°C

安裝旋入式螺紋 G1/4 英寸（根據要求提供更多信息）

認證 CE、UL、EAC、GL、RoHS

型號：

ADF/A-I05 0...1 bar abs ±0,5% BFSL G1/4 inch 4-20 mA

ADF/A-I10 0...1,6 bar abs ±0,5% BFSL G1/4 inch 4-20 mA

ADF/A-I15 0...2,5 bar abs ±0,5% BFSL G1/4 inch 4-20 mA

ADF/A-I20 0...4 bar abs ±0,5% BFSL G1/4 inch 4-20 mA

ADF/A-I25 0...6 bar abs ±0,5% BFSL G1/4 inch 4-20 mA

ADF/A-I30 0...10 bar abs ±0,5% BFSL G1/4 inch 4-20 mA

ADF/A-I35 0...16 bar abs ±0,5% BFSL G1/4 inch 4-20 mA

ADF/A-U05 0...1 bar abs ±0,5% BFSL G1/4 inch 0-10 V

ADF/A-U10 0...1,6 bar abs ±0,5% BFSL G1/4 inch 0-10 V

ADF/A-U15 0...2,5 bar abs ±0,5% BFSL G1/4 inch 0-10 V

ADF/A-U20 0...4 bar abs ±0,5% BFSL G1/4 inch 0-10 V

ADF/A-U25 0...6 bar abs ±0,5% BFSL G1/4 inch 0-10 V

ADF/A-U30 0...10 bar abs ±0,5% BFSL G1/4 inch 0-10 V

ADF/A-U35 0...16 bar abs ±0,5% BFSL G1/4 inch 0-10 V
