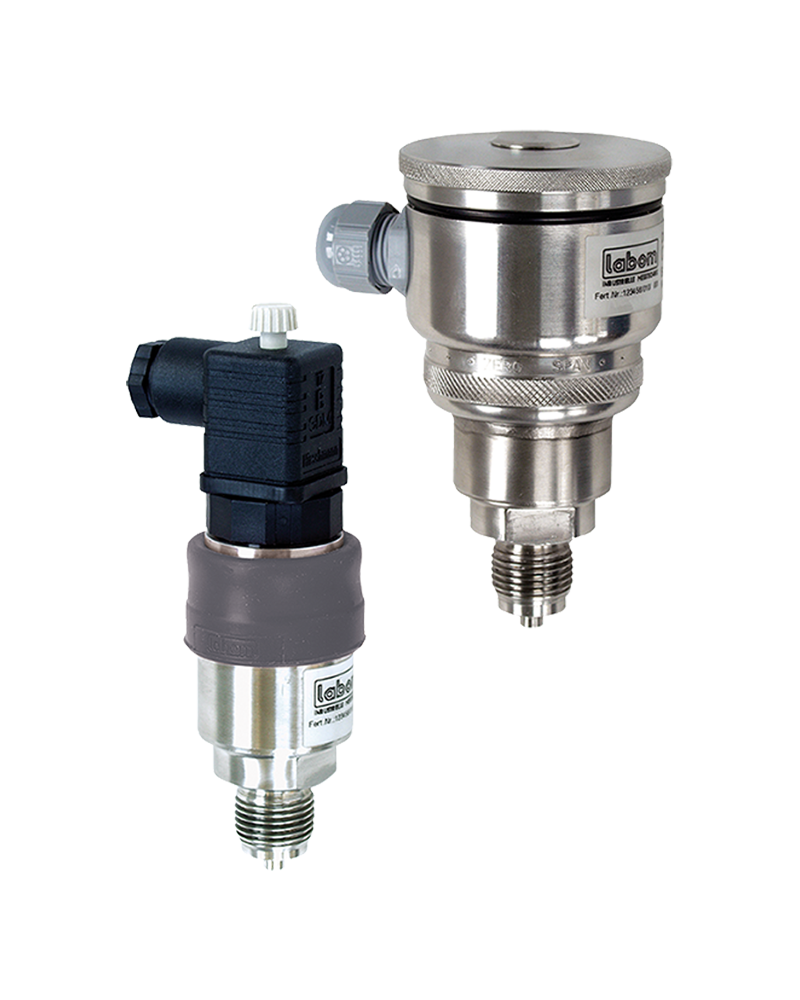

LABOM壓力變送器CB1020

特征

測量范圍：0...160 mbar 至 0...160 bar 壓力，0...0.4 bar 至 0...25 bar 壓力

壓阻式傳感器元件

測量系統過載保護

零點和量程可通過電位器進行外部調整

內膜片式CB1(2)02系列。

更多功能

選項

氣體防爆

DNV-GL 認證

帶直角插頭的標準外殼：材料：st。鋼墊。-沒有。 1.4301 (304)

防護等級：IP 65

 用于微調電位器的硅蓋板。

符合 DIN EN 175301-803-A（DIN 43650，A 型）標準的直角插頭，帶電纜密封套 M16x1.5 mm，

電纜直徑 4...10 毫米。

 測量范圍≤ 10 bar 的內室曝氣。

現場外殼，堅固的設計：材料：st。鋼墊。-沒有。 1.4301 (304) 防護等級

 標準 IP 65：

- 通過集成的燒結過濾器進行內室曝氣，適用于 ≤ 10 bar 的過壓測量范圍，如果無法通過電纜進行曝氣。

 選項：

IP 67，通過連接電纜進行內腔通風，用于過壓測量范圍 ≤ 10 bar

 帶有 O 形密封圈的可擰緊蓋環，用于可從外部接觸的微調電位器

用于連接室的可旋入式外殼蓋

 連接端子 4 mm2

 電纜密封套 M16x1.5 用于電纜直徑 4.5...10 mm，聚酰胺材料

過程連接： - G1/2 B，EN 837-1

- G1/2 B，流感安裝

測量系統：壓阻式測量電橋，由集成不銹鋼膜片保護。完全焊接系統

填充材料：無硅、合成油

材料：隔膜：st。鋼墊。-沒有。 1.4404 (316L)

插座：圣。鋼墊。-沒有。 1.4404 (316L)

重量：標準外殼：約。 300克

現場住房：約。 750 克

儲存溫度范圍：-25...+80 °C

極限溫度范圍：-25...+70 °C

額定溫度范圍：-10...+70 °C

溫度影響：對零點和測量值?？缍龋?/span>≤ 0.02 % of meas。跨度/K

輔助電源：標準版：

- 額定電壓 24 V DC

- 功能范圍 2 線技術 14...30 V DC

- 3 線技術 16...30 V DC

- 大允許工作電壓 30 V DC

 防爆設計：許可。 2 線制電路的電壓范圍 15...30 V DC

 防爆設計：許可。 3 線制電路的電壓范圍 16...30 V DC

過載限制 UE：用于短時過載。查看訂單詳情

過載影響：≤ 0.1 % f.s.

輸出信號：4...20 mA，2 線技術，標準。更多可能性請參閱訂單詳情

測試輸出（限現場外殼：通過集成 LOC 二極管進行不間斷輸出電流測量

輸出信號電流限制：大。輸出電流約30毫安

電源電壓影響：≤ 0.2 % f.s. / 10 伏

線性誤差包括滯后：≤ 0.3 % f.s. （極限點校準）

可調范圍：零點和測量跨度約。 ± 10 %

響應時間：≤ 20 ms

電氣數據：本質安全電路中大值的總和

Ui = 30 伏

Ii = 100 毫安

圓周率 = 0,7 瓦

 更多信息請參見數據表。

小心：確保在爆炸危險區域內外的整個布線過程中都有等電位連接。

 如果設備安裝在 0 區且溫度等級為 T5 和 T6 并且出現故障，請關閉設備！

負擔： - 電流輸出

2線電路：

 標準：Ra = UB-14 V / 20 mA (KOhm)

防爆保護：Ra = UB-15 V / 20 mA (KOhm)

 - 電壓輸出：

在有功率輸出的設備的情況下可以獲得20mA的電流。

負載影響：對于 500 歐姆負載變化：≤ 0.1 % f.s.

DNV GL 批準：根據編號。 TAA00002MV

EMC 測試 - 根據 EN 50082，第 2 節，95 年 3 月發布的工業噪聲抗擾度

- 發射干擾符合 EN 50081，第 1 節，1993 年針對住宅和工業區的問題

有關其他型號的信息，請參閱訂單詳情或應要求提供。

測試和

查看文檔

類型系列

CB1020、CB1021、CB2020、CB2021
