做設備設計時，經常會用到氣缸，氣缸種類繁多，在選擇氣缸時要怎么選？氣缸的選擇無非涉及到兩個方面：1.氣缸種類的選擇；2.氣缸缸徑以及行程的選擇；



在講解怎么選擇之前先介紹一下氣缸的種類：



從功能上來分（比較貼合設計情況），類型較多，如標準氣缸、自由安裝型氣缸、薄型氣缸、筆形氣缸、雙軸氣缸、三軸氣缸、滑臺氣缸、無桿氣缸、旋轉氣缸、夾爪氣缸等，這些類型的氣缸比較常用。



從動作上分為單作用和雙作用，前者又分彈簧壓回（氣缸的伸出靠氣壓壓出，縮回靠彈簧的彈力）和壓出（氣缸的縮回靠氣壓壓回，伸出靠彈簧的彈力）兩種，一般用于行程短、對輸出力和運動速度要求不高的場合（價格低、耗能少），雙作用氣缸（氣缸的伸出和縮回都靠氣壓的壓力）則更廣泛應用。



我們?cè)谶x型時要了解一些常用氣缸的特性：

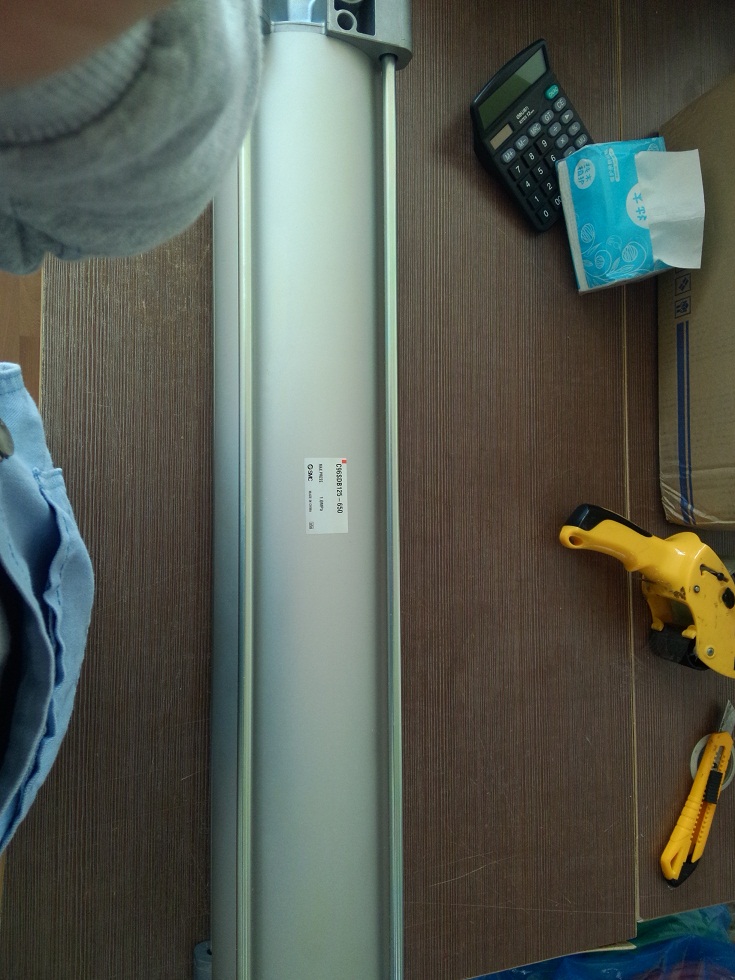

標準氣缸：我們以標準氣缸為標準的話，標準氣缸本身形狀是方的，體積比較大。

自由安裝氣缸：從名字來看就是安裝的方式比較多，比較自由，且體積較小。

薄型氣缸：比較薄，體積適中。

筆形氣缸：形狀圓形如筆，體積比較小。

雙軸氣缸：帶有兩根輸出軸，輸出力對比與單軸氣缸有兩倍的力輸出，輸出軸會有輕微的晃動。

三軸氣缸：有一個力的輸出軸，另外兩根軸為導向軸，但是也有晃動。

滑臺氣缸：滑臺氣缸精度最高，一般為一個輸出軸帶兩個導軌組成，精度高。

無桿氣缸：無桿氣缸與其他氣缸相比，在相同的長度下，行程為其他氣缸的兩倍，運行為單軸，體積比較小，節省空間。

旋轉氣缸：輸出的運動為旋轉運動，旋轉的角度一般在0-200度之間。

夾爪氣缸：夾爪氣缸就是輸出的動作及夾緊以及張開的動作。





基于對氣缸在動力特性或空間布局方面的應用特長，我們?cè)趯?shí)際選用氣缸時，首先是確定一個合適的類別從三面考慮：



1. 功能要求

2. 空間要求

3. 精度要求



●節省空間



指氣缸的軸向或徑向尺寸比標準氣缸的較大或較小的氣缸，具有結構緊湊、重量輕、占用空間小等優點，比如薄型氣缸和自由安裝型氣缸

廣泛應用的氣缸具有節省空間特長的還有無桿氣缸，形象地說，有桿氣缸的安裝空間約2.2倍行程的話，無桿氣缸可以縮減到約1.2倍行程，一般需要和導引機構配套，定位精度也比較高。

磁偶式無桿氣缸：活塞兩側受壓面積相等,具有同樣的推力,有利于提高定位精度,適合長行程，重量輕、結構簡單、占用空間小

機械式無桿氣缸：“有較大的承載能力和抗力矩能力，適用缸徑Φ10mm～Φ80mm，此外，同樣希望節省空間兼顧導向精度要求時，往往會用到雙桿氣缸（相當于兩個單桿氣缸并聯成一體）



●精度要求

一般采用滑臺氣缸（將滑臺與氣缸緊湊組合的一體化的氣動組件），也有各種細分的類型，工件可安裝在滑臺上，通過氣缸推動滑臺運動，適用于精密組裝、定位、傳送工件等。

圖片
●擺動/旋轉運動



遇到需要擺動或轉動的場合，一般采用旋轉氣缸，主要有以下幾類：

葉片式旋轉缸：用內部止動塊或外部擋塊來改變其擺動角度。止動塊于缸體固定在一起，葉片于轉軸連在一起。氣壓作用在葉片上，帶動轉軸回轉，并輸出力矩。葉片式擺缸由單片式和雙片式。雙片式的輸出力矩比單片式大一倍，但轉角小于180度。

齒輪式旋轉缸：氣壓力推動活塞帶動齒條作直線運動，齒條推動齒輪作回轉運動，由齒輪軸輸出力矩并帶動外負載擺動。

 轉角下壓氣缸：也稱回轉夾緊氣缸，旋轉到一定角度后下壓夾緊

●夾持/固定產品



一般用氣動夾爪氣缸（原理：開閉一般是通過由氣缸活塞產生的往復直線運動帶動與手爪相連的曲柄連桿、滾輪或齒輪等機構，驅動各個手爪同步做開、閉運動。），它可以用來抓取物體，實現機械手的各種動作，常應用在搬運、傳送工件機構中抓取、拾放物體

其他場合



要求氣缸到達行程終端無沖擊現象和撞擊噪聲，應選緩沖氣缸；有橫向負載，可選帶導桿氣缸；要求制動精度高，應選鎖緊氣缸；不允許活塞桿旋轉，可選具有桿不回轉功能的氣缸；除活塞桿作直線往復運動外，還需缸體做擺動，可選耳軸式或耳環式安裝方式的氣缸等。



氣缸的缸徑和氣缸的行程



確定了氣缸的種類，那么我們就要確定氣缸的缸徑和氣缸的行程。

根據實際的使用情況算出你所需要的行程L，和所需要帶動負載的力F。



氣缸的行程L1一般要比所需要的行程大一點，可以在機構上加上限位。



氣缸的缸徑D即是用我們所需要的負載力F計算的出



氣缸的輸出力F1一定要大于負載力F。即F1＞F
