供水壓力罐用于系統中用于系統中起緩沖壓力波動及部分給水的作用，在熱力系統中主要是用來吸收工作介質因溫度變化增加的那部分體積；在供水系統中主要用來吸收系統因閥門、水泵等開和關所引起的水錘沖擊，以及夜間少量補水使水系統主泵休眠從而減少用電，延長水泵使用壽命。起緩沖壓力波動及部分給水的作用，在熱力系統中主要是用來吸收工作介質因溫度變化增加的那部分體積；在供水系統中主要用來吸收系統因閥門、水泵等開和關所引起的水錘沖擊，以及夜間少量補水使供水系統主泵休眠從而減少用電，延長水泵使用壽命。

早期的供水方式多采用高位水塔利用落差產生的靜壓來完成,無塔供水就是取消了高位水塔，直接用水泵加壓力罐的模式來取代了水塔，壓力罐起緩沖水錘和延長水泵休眠的作用,由于經常用在無塔供水設備上,與水泵配套的壓力罐通常也叫供水壓力罐,無塔供水壓力在整個系統中起緩沖水泵啟動和停止瞬間產生的水錘沖擊的作用,以及配合壓力開關使用延長水泵的休眠時間。

無塔供水就是取消了這種水塔，直接用水泵加壓力罐的模式來取代了高位水塔，用壓力開關來控制水泵的啟動和停止，后來出現的壓力罐起緩沖水錘和延長水泵休眠。

供水壓力罐工作原理

供水壓力罐用于系統中時，由于系統壓力比預充氣體的壓力，所以會有一部分工作介質進入氣囊內（對隔膜式來講是進入罐體內），直到達到新的平衡，當系統壓力再度升高，系統壓力再次大于預充氣體的壓力，又會有一部分介質進入囊內，壓縮囊和罐體間的氣體，氣體被壓縮壓力升高，當升高到跟系統壓力一致時，介質停止進入，反之，當系統壓力下降，系統內介質壓力低于囊和罐體間的氣體壓力，氣囊內的水會被氣體擠出補充到系統內，使系統壓力升高，直到系統工作介質壓力跟囊和罐體間的氣體壓力相等，囊內的水不再外系統補給，維持動態的平衡。

供水壓力罐的安裝

供水壓力罐按照以下幾點來進行安裝，就可避免一些由于供水壓力罐安裝不對而引起的麻煩，簡單而且有效。

1、供暖系統中建議將供水壓力罐安裝在系統水溫相對最低點地方，一般安裝在系統的回水端，儲熱水箱的冷水入水端。24L及24L 以下的氣壓罐因自重較輕可直接連到系統管道上。為避免供水壓力罐在工作時進水和自重對系統管道產生較大的載荷，對于24L以上的供水壓力罐其自身帶有三腳支架，可用金屬軟管把供水壓力罐連接到系統，埋地螺釘固定供水壓力罐支腳，保證使用過程中的平穩、

2、供水壓力罐附近要安裝安全閥，避免在系統壓力異常的時候損壞氣壓罐和系統其他部件；

3、在供暖和空調閉式循環系統上，不能把供水壓力罐裝在水泵的出水口，這樣可能會造成水泵的氣蝕。

4、供水壓力罐在熱力系統中如空調、鍋爐、熱泵等一般安裝在系統的回水端。

供水壓力罐的結構

供水壓力罐是由罐體、氣囊、法蘭盤（進/出水口)及補氣口四部份組成。

1、罐體一般為碳鋼材質，外面是防銹烤漆層，也有不銹鋼材質的；

2、氣囊為EPDM 環保橡膠（三元乙丙橡膠）；

3、氣囊與罐體之間的預充氣體出廠時已充好，一般無需自己加氣，除非你需要更大的預沖壓力。

4、法蘭盤一般也為碳鋼材質，也有不銹鋼材質的，通常供水壓力罐容積越大接口會越大，一般在1寸左右，可以按照自己的需求來選擇接多少通的閥，方便使用。

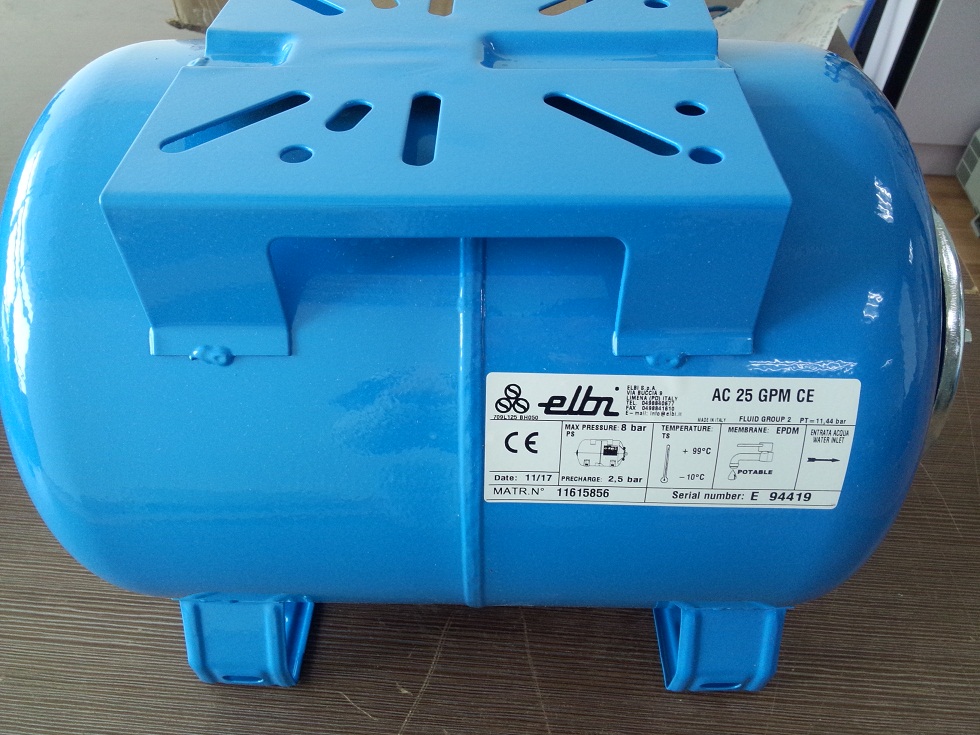

5、外形分帶支腳跟不帶支腳及立式與臥式之分，可按照自己安裝的需求來選擇。

太陽能高溫供水壓力罐

太陽能高溫供水壓力罐區別于一般太陽能壓力罐，太陽能高溫壓力罐耐溫140 度，專門開發應用于分體式承壓太陽能閉式系統以及其他需要耐溫超過110度的系統，吸收系統水因溫度升高而膨脹的那部分體積，能有效防止閉式系統的壓力波動，配合自動補水閥使用，可起定壓補水作用。

供水壓力罐的選型

1、熱力系統中（鍋爐、空調、熱泵、熱水器等）膨脹罐的選型：

V = K· Q / AF

AF =  （P1 + 1） - （P2 + 1 ） / （P1 + 1 ）

V= 供水壓力罐的體積

C=系統中水總?cè)萘浚òㄥ仩t、管道、散熱器等）

e=水的熱膨脹系數（系統冷卻時水溫和鍋爐運行時的最高水溫的水膨脹率之差，見下表），標準設備中e=0.0359（90℃）

P1=供水壓力罐的預充壓力

P2=系統運行的最高壓力（即系統中安全閥的起跳壓力）

假如系統水總?cè)莘e為400L的鍋爐,安全閥起跳壓力為3bar.應該選用多大體積的供水壓力罐?V ≈38.3L按選大不選小原則，最接近的是50L的供水壓力罐。

2、定壓系統中（變頻供水、恒壓供水等）供水壓力罐的選型：

為避免水泵頻繁啟動，供水壓力罐的調節容積應滿足一定時間的水泵流量（L/min），計算公式如下：


K=水泵的工作系數，隨水泵功率不同而變化，具體見下表：

P（HP）

1-2

2-4

5-8

9-12

＞12

K

0.25

0.375

0.625

0.875

1

K = 水泵的工作系數，隨水泵功率不同而變化

Amax = 水泵的最大流量（L/min）

Pmax = 水泵的最高工作壓力（水泵停機時系統的壓力）

Pmin = 水泵的最低工作壓力（水泵啟動時系統的壓力）

Ppre = 供水壓力罐的預充壓力

V = 供水壓力罐的體積

其中1HP（馬力）= 0.735KW

例如一恒壓供水設備水泵功率為4HP，水泵最大流量為120L/min,系統壓力低于2.2bar 時水泵自動啟動，系統壓力達到7bar 時，水泵自動停機，供水壓力罐預充壓力為2bar，該系統要選用多大的供水壓力罐？

由上表可知：水泵功率為4HP 時，K=0.375



查供水壓力罐選有80L 的，所以直接選用無塔。

供水壓力罐故障及解決辦法

1.氣囊破裂：氣囊破裂時，水泵壓力上升和下降都比平時快，水泵啟動頻繁，有時候直接從充放氣口有水冒出，或者用手去按一下充放氣口閥芯會有水冒出，對于氣囊式的壓力罐來講，氣囊破裂只需要更換一個新的氣囊，重新充好預充氣體即可正常使用；

2.罐體破裂：一般這種情況很少，罐體破裂一定是氣囊破裂失效后沒被發現，然后系統的水錘沖擊導致的，對于這種情況只能重新更換一個新的壓力罐；

3.預充氣體壓力不足：預充氣體壓力不足時，水泵啟動和停止次數也比較多，但是用手按充放氣口閥芯沒有水排出，這個時候可以把壓力罐卸下來，用胎壓計測試下氣體壓力，如果低于1bar，可以用打氣筒或者空壓機重新補氣進去直到達到壓力罐上所標注的預充壓力大小。
