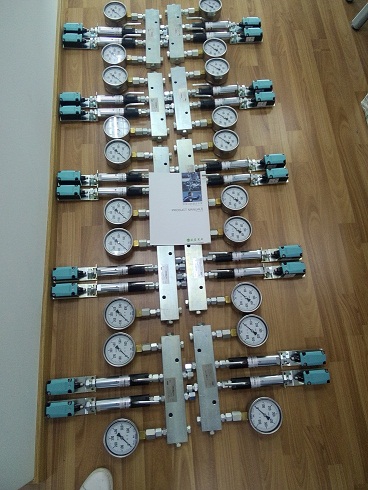

節 概述 1、簡介 當介質的實際壓力達到壓力開關的動作值后，相對應的觸點閉合或斷開，相DCS內發出開關量的信號，多用于相關的或保護，本章主要以SOR壓力開關為樣本，從型號的分類、檢查校驗接 線注意事項、安裝及維護要求等方面進行分析說明。 1.1型號參數如下表達 1.2切換誤差固定：切換誤差為基準誤差乘以一個修正系數。 1.3開關元件K型: 單極開關元件。 交流電壓等級： 250VAC，1 直流電壓等級： 125VDC，4A 2、工作原理：壓力開關的傳感元件：活塞、彈簧管或波紋管感受到壓力時產生位移。當達到一定壓力值時，觸到微動開關動作，送出接點信號，進行控制或。 節 檢查、校驗接線 1、一般檢查與質量要求 1.1選用儀表時，應注明型號、規范、精度、接頭螺紋；注明是否需要防爆、防塵或提出某些特殊要求。在滿足生產需要的前提下，應盡量選用價廉耐用的儀表，并充分考慮其通用性和備件的互換性。 1.2選用壓力開關測量規范時，開關動作設定點應在開關規定的可調整范圍的1/3至2/3以內。 1.3取壓點選取應合理，不靠近閥門、彎頭處，以免動壓頭對示值產生影響。為使壓力開關反應迅速，儀表以距測點較近為宜，但考慮到安裝條件的需要，儀表與測點之間有一定的距離（一般不超過50米）。 1.4儀表均應配裝儀表截門，一般當導壓管較長，或鄰近高壓及重要處所時，均應在取壓點側裝置一次門，儀表側再裝一道二次門。 1.5儀表在非正常工況下，應考慮增設附加裝置,但附加裝置均不應使儀表示值產生附加誤差。 1） 為不受被測介質高溫影響，應在儀表的二次門前加裝盤形或U形彎管，以便留存冷態液體隔熱。 2） 為不受急劇變化或脈動壓力影響，應有緩沖器。 3） 為不受大的振動，應裝減振器或固定裝置。 4） 為不受浸蝕或大粘度的影響，應裝隔離裝置。 1.6儀表墊圈的材料選用，一般取決于測量條件和介質。 1） 低壓、低溫（80℃以下）用四墊片。 2） 高溫高壓工況，用退火紫銅墊，特殊要求時，可采用不銹鋼墊。 1.7投用和切斷儀表時，截門應緩慢開關。 1.8儀表截門的接頭鎖母應連接牢固，手輪完整無缺，良好的截門應能關閉嚴密，接頭鎖母及盤根不漏，開關靈活。 2、開關校驗 2.1選擇合適的標準表及校驗臺。 2.2校驗步驟 1）原始值檢查，真實準確。 2）控壓范圍檢查：將設定值調至大緩慢升壓直至觸點動作；此時標準器上讀出壓力值為大值的上切換值。再將設定值調至小，緩慢減壓直至觸點動作，此時標準器上讀出的壓力值為小值的下切換值，大值的上切換值與小值的下切換值之差為開關的控壓范圍，其結果應符合： 壓力開關為（15～95）×量程 真空開關：（95～15）×量程 3）設定點誤差檢定：將設定點調至某一刻度處，緩慢升壓止觸點動作，標準器上讀出的壓力值為上切換值，再緩慢減壓至觸點動作，標準器上讀出的壓力值為下切換值。按此方法連續測定三次，三次上切換值平均值和下切換值的平均值的中值作為該設定點的切換中值。切換中值與設定點之差相對于量程的百分比為設定點誤差，其結果的值不應超出開關的精度等級。 4）切換差的檢定：在檢定設定值誤差時，同一設定點上切換值的平均值與下切換值平均值之間的差值為開關的切換差，其值應不大于量程的10，生產廠對切換差有特殊要求的除外。 5）重復性誤差的檢定： 在檢定設定值誤差時，在同一檢定點通過三次測量中各自測得的上切換之間大差值和下切換值之間大差值，兩者中大者相對于量程的百分比即為的重復性誤差，其值不應超出開關的精度等級。 6）絕緣電阻的檢定：將電源斷開，用500VDC的絕緣電阻表測量端子與外殼之間，端子之間絕緣電阻≥20MΩ。 7）開關調整單元封固 開關檢定完后，將開關定值調節裝置封固，以防定值改變。 8）觸點電阻的測量≤0.1Ω 注意：在拆除蓋子前先將防爆型開關的電源切斷。否則可能會導致嚴重的人身傷害或財產損失。在壓力開關外殼內存放多余的導線或構成引線接頭將會干擾壓力開關的操作。 3、端子接線 3.1 單開關的連線 線標記BLUE（蘭色）---公共端；線標記RED（紅色）---常閉端；線標記BLACK（黑色）---常開端。 3.2 關的連線 線標記BLUE（蘭色）--1#公共端；線標記RED（紅色）--1#常閉端；線標記BLACK（黑色）--1#常開端。 線標記YELLOW（）--2#公共端；線標記ORANGE（橙色）--2#常閉端；線標記BROWN（褐色）--2#常開端。 第三節 安裝及維護要求 1、安裝要求： 1.1安裝開關：在搬運中，須輕拿輕放，以防定值變化，安裝在原位，接頭連接嚴密。 1.2恢復接線，號頭清晰正確，壓線緊固。 1.3二次門檢查：，無泄漏。 1.4端子及標志牌檢查，清晰，準確。 1.5開關點信息檢查，準確無誤。 1.6軟件整理歸檔，檢定報告符合計量要求。 1.7壓力開關的安裝，一般要求壓力開關安裝時保持膜盒在垂直位置，否則，可能引起檢驗值的偏差。 1.8儀表管道連接：過程壓力側儀表管連接到壓力取樣口須注意不要使壓力開關體受力，以免開關不能正常工作。 2、運行維護 2.1投運前的準備工作 1）測量一般氣體和液體介質壓力的儀表先對導管進行排污。 2）檢查導管是否泄漏。 3）檢查接線是否正確。 4）帶聯鎖的儀表應切除聯鎖。 2.2投運步驟 1）投運前先與工藝進行聯系。 2）打開儀表取樣截止閥。 3）送儀表電源。 4）帶聯鎖的儀表，確認動作正常后，若工藝狀況允許應投鎖。 2.3運行維護注意事項 1）在機組正常運行到現場檢查，看開關接口部分是否漏水或滲水，接線上是否有水滴，以防短路。 2）定期到現場清掃開關，清掃時注意不要碰線頭。 3）在停機大小修時，拆開開關檢查清掃，后校驗，記下原始記錄，若設定值需要重新調整時，一定記錄下來。 4）若開關進水，膜片損壞或定值調不出來的開關，膜片取出，換上新膜片再進行校驗，若合格繼續使用，否則更的開關。觸點生銹時要打磨，用汽油清洗。 上海盛霞光電科技有限公司做為一家儀器儀表供應商，自身在德國漢諾威設有采購，針對進口備品特別是歐美產品有著獨到的理解和優勢，經過幾年的技術及人員累積，目前上海盛霞光電科技有限公司可以針對產品提供完善的備件，針對產品系列問題可以提供一條龍服務，大大縮短了客戶維修等待的時間，歡迎廣大用戶前來咨詢交流。咨詢電話：021-32190091
