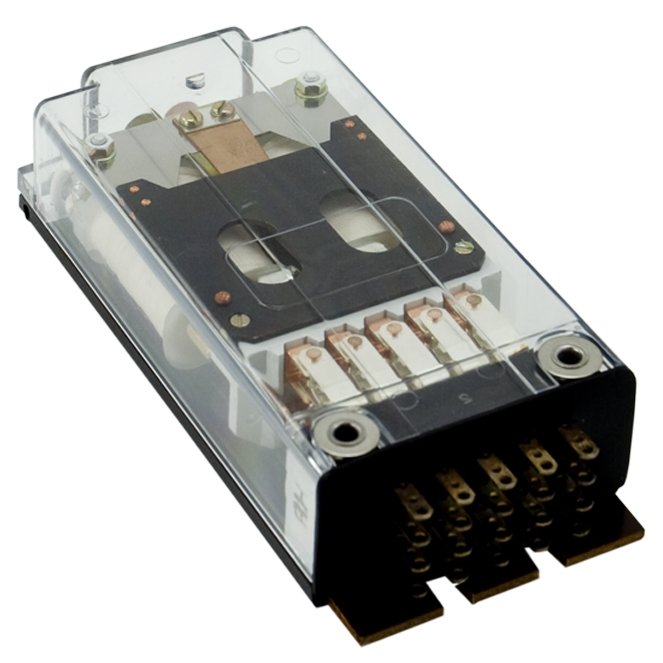

MORS SMITT CM 繼電器 - 7 個觸點和 2 個金觸點

描述

CM 繼電器專為內燃機車中的組合電源和干電路應用而設計。

部件號 CM 045 72 37 SM 額定電壓為 72 VDC，配置有 4 個 N/C 和 5 個 N/O 雙斷觸點。其中兩個（1 個 N/C 和 1 個 N/O）是金分叉觸點（干電路）。所有其他觸點均為銀色。

根據具體要求，為了提供柴油發動機啟動期間發生的大電壓降，對于 72 VDC 標稱線圈電壓，可以將非壓降電壓調整為 24 VDC 的低值。

CM 繼電器可插入 COR NJ 插座。

Mors Smitt 為車載和軌道旁應用提供各種高度可靠的繼電器。

我們所有的繼電器都是由鐵路工程師設計的，其使用壽命超過了火車的使用壽命。

迄今為止，全世界安裝了超過 600 萬個繼電器。

應用

CM 繼電器設計用于功率電平和低電平信號切換，用于照明、泵和風扇等通用重型應用，作為標準焊接無轉換設計，用于門控制、緊急制動故障、聯鎖等安全關鍵應用牽引和斷開與用于干電路信號信息的金分叉觸點。

特征

瞬時繼電器

用于內燃機車中的聯合動力和干電路應用

4 個 N/C + 5 個 N/O 雙斷觸點，帶 1 個 N/C 和 1 個 N/O 金分叉觸點以及所有其他銀觸點

在銀觸點上焊接無轉移安全觸點標準

1億次循環的接觸壽命（機械）

-40 °C...+80 °C 工作溫度

好處

在重型應用中證明可靠

節省空間的包裝尺寸

長生命周期成本

易于維護和更換

用于安全關鍵應用

低生命周期成本

鐵路合規

NFF 62-002 機車車輛 - 瞬時繼電器觸點和插座

NF F16-101/102 防火性能 - 鐵路機車車輛 特點 鐵路合規性
