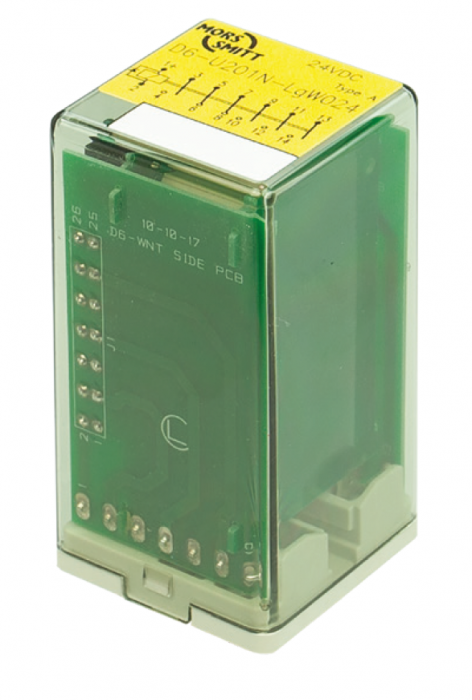

MORS SMITT D-U200N-W 4觸點插入式鐵路繼電器

描述

D-U200N-W 是有名的 D-U200-W 4 極瞬時安全關鍵繼電器的改進版本。

尺寸、引腳和規格相同，但在非常低的電流 (1 mA @ 5 VDC) 下切換更可靠。因此，它是切換混合負載的完美繼電器。

Mors Smitt 為車載和軌道旁應用提供各種高度可靠的繼電器。

我們所有的繼電器都是由鐵路工程師設計的，其使用壽命超過了火車的使用壽命。

迄今為止，全世界安裝了超過 600 萬個繼電器。

焊接無轉移觸點是標準配置。內置的磁弧滅弧確保足夠的直流分斷能力，從而延長觸點壽命，現在集成的觸點分離可以更好地防止觸點的交叉污染。

工作溫度范圍現在為 -50 至 + 85 攝氏度。IP40 防塵防護提供足夠的保護，使繼電器能夠“呼吸”，確保長壽命，同時切換更高的直流和電感負載。反電動勢線圈保護二極管是 D-U200N-W 系列的標準配置。繼電器蓋上的信息以序列號擴展。和數據矩陣代碼，便于追溯。

D-U200N-W 繼電器的機械設計和結構非常堅固，適合在含鹽的環境、低溫和高溫、非常干燥和非常高的濕度、沖擊和振動以及高海拔環境中持續使用。

自 1970 年代以來，有幾家運營商使用此繼電器，并且沒有發生任何事故。確實被證明是可靠的，并且設計用于在火車生活中生存！

超緊湊的設計、重量輕、多種選擇和泛用的插座選擇使其成為最靈活的解決方案和許多客戶的首選。

應用

繼電器在可靠的列車運行中繼續發揮著至關重要的作用。一個關鍵功能是控制（計算機/PLC）和電源電路之間的電流隔離，提供系統之間的隔離、觸點倍增和放大。

其他獨特的功能是可預測的故障行為（故障安全），使系統安全驗證比使用基于計算機的解決方案（如 PLC）簡單得多，長期可用性 = 不會過時并且通過插件功能和透明蓋易于維護。與更敏感的電子產品不同，繼電器對 EMI 不敏感。

使用這些功能可以構建一個硬連線的故障安全控制系統，該系統是網絡安全安全的，對電磁干擾和浪涌不敏感！繼電器非常適合在列車中用于信號傳輸/重復、安全聯鎖功能（剎車-門）、負載開關和子系統隔離。

特征

超緊湊的安全關鍵繼電器

4 焊接無轉移觸點，自清潔

集成反電動勢抑制二極管

磁滅弧確保長接觸壽命

最小開關電流 1 mA

最大持續電流 10 A

證明可靠

寬溫度范圍 -50 ?C...+85 ?C

機械壽命 > 5000 萬次操作

電氣壽命，例如在 0.5 A、24 VDC 下 > 1000 萬次操作

帶有序列號的數據矩陣，可追溯

集成彈簧鎖，無需外部固定夾

用于目視檢查的透明蓋

許多選項和插座可用

鐵路合規

EN 50155：2017

EN 50121-3-2：2016

IEC 60571：2012

EN 45545-2：2015

IEC 60077-1：2017

NF F16-101/102

IEC 60947-5-1：2016

IEC 60947-5-4: 2002

IEC 61373：2010

認證


可用版本

類型 標稱電壓 (VDC)

D-U201N-W 24

D-U202N-W 48

D-U203N-W 72

D-U204N-W 110

D-U205N-W 96

D-U206N-W 12

D-U207N-W 36

D-U208N-W 55

D-U210N-W 120

D-U213N-W 125

D-U215N-W 220

D-U220N-W 250

可根據要求提供其他電壓
