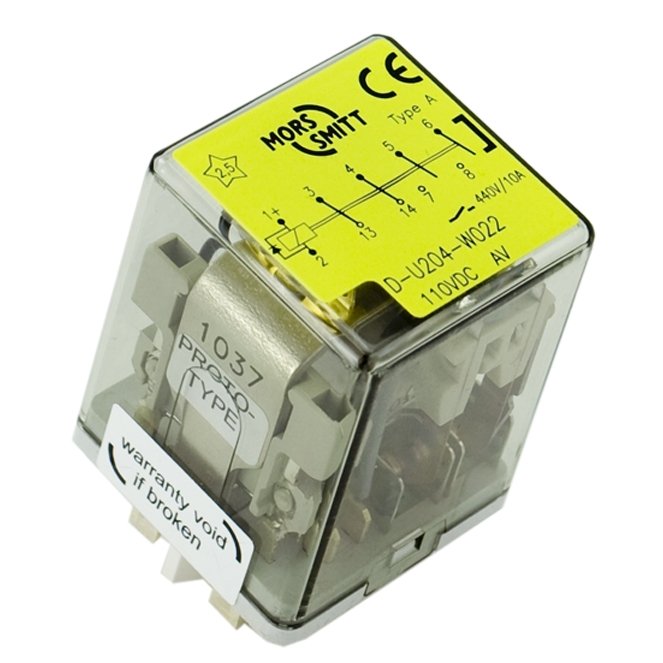

MORS SMITT D-U200-W安全繼電器

應用

堅固的插入式繼電器，適用于惡劣環境中極其可靠的安全關鍵、長壽命應用。在切換高直流電壓/感性負載和低電流時經過驗證的可靠操作。緊湊的設計、多種選項的選擇和泛用的插座使 D-U200 繼電器成為一種簡單靈活的使用解決方案。

Mors Smitt 為車載和軌道旁應用提供各種高度可靠的繼電器。

我們所有的繼電器都是由鐵路工程師設計的，其使用壽命超過了火車的使用壽命。

迄今為止，全世界安裝了超過 600 萬個繼電器。

描述

該繼電器系列專為要求嚴苛的列車應用而設計，例如門控和配備焊接無轉移觸點的標準。繼電器的結構和材料的選擇使 D-U200 繼電器適用于承受腐蝕性氣氛、低溫和高溫、沖擊和振動以及干燥到非常潮濕的環境。無需外部固定夾，因為集成的“彈簧鎖”將在所有情況和安裝方向下將繼電器固定在插座中。

所有繼電器均標配有磁滅弧裝置（用于高分斷能力和長觸點壽命）和反電動勢抑制二極管。

特征

緊湊的插件設計

瞬時，4 個常開/常閉觸點

標準反電動勢二極管

磁弧滅弧

扁平方形鍍銀繼電器引腳，用于出色的插座連接

寬范圍插座

一體式彈簧鎖

透明蓋

高直流分斷能力

多種選擇的靈活性

正向機械鍵控繼電器到插座

焊接無轉移 (WNT) 觸點

好處

證明可靠

長期可用性

易于維護

適用于安全關鍵應用

低生命周期成本

無需維護

鐵路合規

設計依據：

EN 50155 用于鐵路應用的機車車輛電子設備

IEC 60571 用于鐵路車輛的電子設備

鐵路應用中機車車輛的 IEC 60077 電氣設備

IEC 60947 低壓開關裝置和控制裝置

IEC 61373 機車車輛設備 - 沖擊和振動測試

EN 50121 鐵路應用的電磁兼容性

NF F16-101/102, TS 45545-2 防火性能 - 鐵路機車車輛

IEC 60529 歐洲標準描述了防護等級（IP 代碼）

IEC 60068-2

EN 50205 帶強制引導（機械連接）觸點的繼電器

NFF 62002 開關觸點繼電器和固定連接器

認證


可用版本

類型 標稱電壓 (VDC)

D-U201-W 24

D-U202-W 48

D-U203-W 72

D-U204-W 110

D-U205-W 96

D-U206-W 12

D-U207-W 36

D-U210-W 120

D-U213-W 125

D-U215-W 220

D-U220-W 250

可根據要求提供其他電壓
