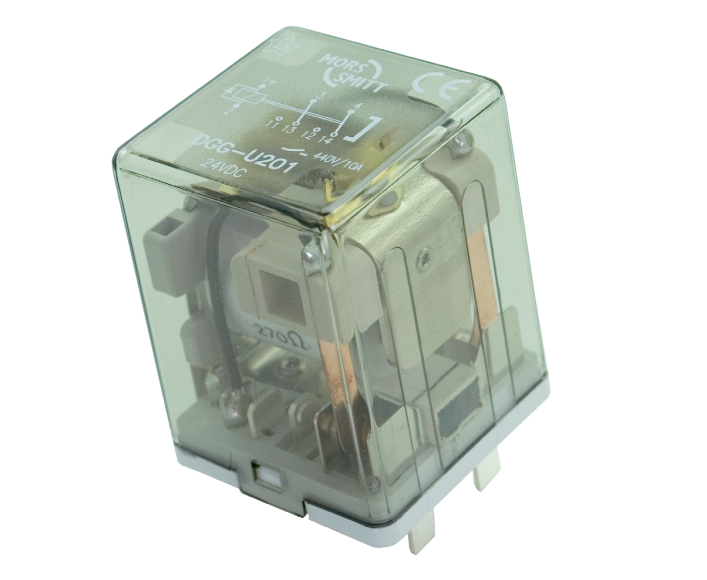

MORS SMITT DGG-U200 繼電器 - 吸合電壓范圍大

描述

插入式鐵路繼電器，帶有兩個轉換觸點和大的吸合電壓范圍：額定電壓的 40% - 125%。

標準配備反電動勢抑制二極管和磁弧滅弧，以實現高分?jǐn)嗄芰烷L(zhǎng)觸點壽命。無需外部固定夾，因?yàn)榧傻?/span>“彈簧鎖”將在所有情況和安裝方向下將繼電器固定在插座中。

Mors Smitt 為車載和軌道旁應用提供各種高度可靠的繼電器。

我們所有的繼電器都是由鐵路工程師設計的，其使用壽命超過了火車的使用壽命。

迄今為止，全世界安裝了超過 600 萬個繼電器。

繼電器的結構和材料的選擇使 DGG-U200 繼電器適用于承受低溫和高溫、沖擊和振動以及干燥到非常潮濕的環境。

緊湊的設計、多種選項的選擇和泛用的插座使 DGG-U200 繼電器成為易于使用且靈活的解決方案。

應用

這些繼電器系列專為要求嚴苛的機車車輛應用而設計，例如門控。DGG-U200 用于電源變化較大或電源線很長的應用。

特征

敏感線圈 (40% Unom)

低工作電壓

緊湊的插件設計

瞬時，2 個 C/O 觸點

反電動勢抑制二極管

磁弧滅弧

扁平、方形和鍍銀繼電器引腳，可實現出色的插座連接

寬范圍插座

一體式彈簧鎖

透明蓋

高直流分?jǐn)嗄芰?o:p>

可選的正極機械鍵控繼電器到插座

多種選擇的靈活性

好處

證明可靠

長期可用性

易于維護

低生命周期成本

無需維護

鐵路合規

EN 50155 用于鐵路應用的機車車輛電子設備

IEC 60571 用于鐵路車輛的電子設備

鐵路應用中機車車輛的 IEC 60077 電氣設備

IEC 60947 低壓開關裝置和控制裝置

IEC 61373 機車車輛設備 - 沖擊和振動測試

EN 50121 鐵路應用的電磁兼容性

NF F 16-101/102, TS 45545-2 防火性能 - 鐵路機車車輛

IEC 60529 歐洲標準描述了防護等級（IP 代碼）

NF F 62-002 開關觸點繼電器和固定連接

認證


可用版本

類型 標稱電壓 (VDC)

DGG-U201 24

DGG-U202 48

DGG-U203 72

DGG-U204 110

DGG-U205 96

DGG-U206 12

DGG-U207 36

可根據要求提供其他電壓
