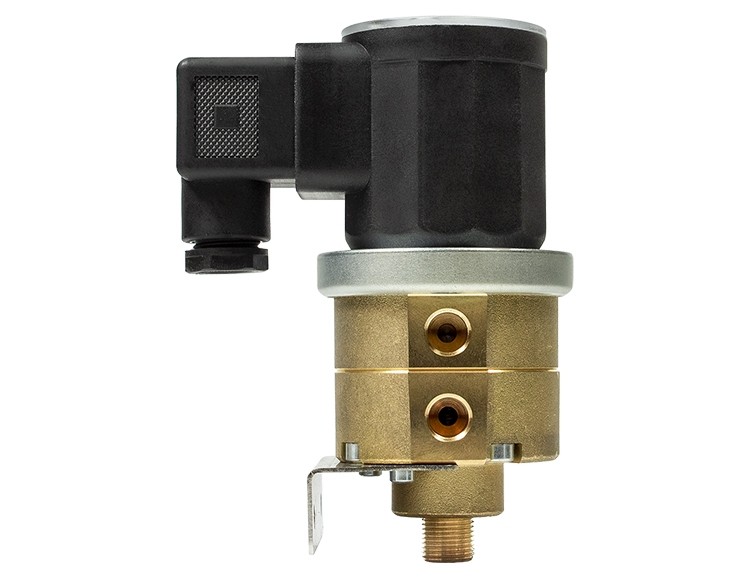

FUEHLERSYSTEME液體壓差開關FS3610

FS3610 可調壓差開關適用于監測液體和氣體（也包括腐蝕性介質）中的負壓、正壓或壓差。強大的解決方案在一般過程工程中得到了應用。

壓力開關適用于高達 10 bar 的工作壓力（爆破壓力 20 bar）。開關壓力的設置可以根據需要通過易于接近的調節螺釘進行靈敏調節。有兩種變體可供選擇，壓差范圍為 40 至 200 毫巴和 150 至 1000 毫巴。介質的溫度可以在 -10 到 +80 °C 之間。

連接設計為符合 DIN 46244 的 AMP 扁平插頭，尺寸為 6.3 x 0.8 mm。差壓開關本身 - 通過調節螺釘測量 - 只有 88.6 mm 長，57 mm 直徑。附帶保護帽，滿足防護等級IP54的要求。

壓力端口由黃銅制成，具有 G 1/8" 內螺紋。膜材料由 NBR 或 EPDM 制成。使用壽命設計為超過 100 萬次操作。

差壓監測器配有 IP54 保護帽（電纜密封套 M12）和安裝支架（L 形）。

控制和調節功能類別：A

liquid and gaseous – also aggressive

max. 10 bar

with protection cap and mounting bracket

IP54

壓力類型正壓、負壓或差壓

中等液體和氣體 – 也具有腐蝕性

測量范圍壓力 40...200 mbar, 150...1000 mbar

重復性 ±10%

耐久性超過 1 Mio。切換操作

報警輸出轉換觸點，觸點額定值 6 (1,5) A at 250V AC

開關遲滯繼電器 30 mbar（在 40...200 mbar）； 100 毫巴（在 150...1000 毫巴時）；

過程連接 內螺紋 G 1/8 黃銅 (CuZn40) 用于 P1+ / P2–

電氣分?jǐn)嗄芰?/span> 1.5 A at 250V AC（低電壓版本 < 0.1 A，24 V DC 應要求提供）

電氣連接 Tab 端子 6.3 mm x 0.8 mm，符合 DIN 46244

耐壓 10 bar

爆破壓力 > 20 bar

電纜密封接頭，A 型，符合 EN 175301-803

材料膜：NBR、EPDM（用于腐蝕性介質）；介質接觸部件：鉻/不銹鋼/黃銅/隔膜材料

重量 850 克

防護等級 IP54

工作溫度 -10...+80°C

環境溫度 -10...+80°C

儲存溫度 -40...+80°C

安裝 安裝支架 L形

認證 CE、RoHS

型號：

FS3610-S-P2-1501000-EPDM-R 150...1000 mbar 1 change-over contact 100 mbar EPDM

FS3610-S-P2-1501000-NBR-R 150...1000 mbar 1 change-over contact 100 mbar NBR

FS3610-S-P2-40200-EPDM-R 40...200 mbar 1 change-over contact 30 mbar EPDM

FS3610-S-P2-40200-NBR-R 40...200 mbar 1 change-over contact 30 mbar NBR
